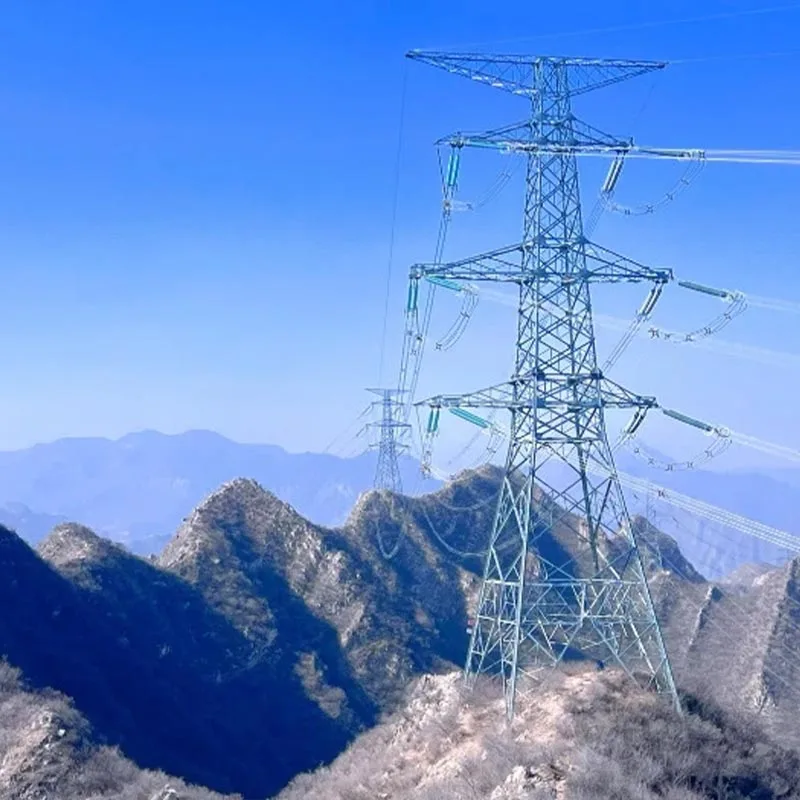

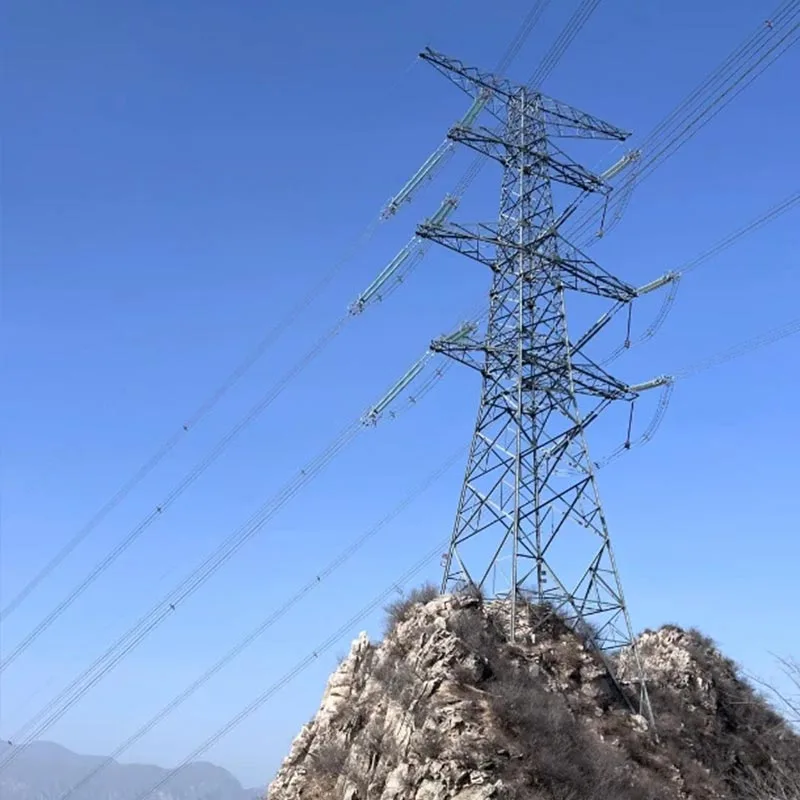

Wieża kratowa z rur stalowych ocynkowanych

Qingdao Anbang New Energy jest niezawodnym producentem, nasze wieże kratowe z rur stalowych ocynkowanych są wykonane z wysokiej jakości rur stalowych o wysokiej wytrzymałości precyzyjne procesy spawania i cynkowania ogniowego, tworząc lekkie konstrukcje wsporcze o dużej wytrzymałości.

Łączenie konstrukcja kratowa z odpornością na korozję galwaniczną, są one szeroko stosowane w energetyce, nowej energii i komunikacji pola.

Jako produkty dostarczane bezpośrednio przez lokalną chińską fabrykę, wieże kratowe ze stali ocynkowanej mają konstrukcję stabilność, odporność na wiatr i trzęsienia ziemi, odporność na korozję i efektywność przestrzenną.

Można je zaprojektować na zamówienie według różnych scenariuszy, spełniając wymagania dotyczące przesyłu wysokiego napięcia 110 kV-1000 kV i różne zastosowań wsparcia zewnętrznego, w pełni zgodnych z krajowymi standardami branżowymi i osiągających zarówno jakość, jak i opłacalność.

Dlaczego warto wybrać wieże kratowe ze stali ocynkowanej Anbang?

Kontrolowana jakość w całym tekście

Własna, duża, znormalizowana baza produkcyjna w Qingdao w Chinach niezależnie bada, produkuje i kontroluje cały proces wież kratowych z rur stalowych ocynkowanych.

Od zakupu surowców, cięcia rur stalowych, montażu spawalniczego po cynkowanie ogniowe obróbki, wszystkie realizowane są w ramach systemu jakości ISO9001, odrzucając outsourcing.

Każda rura stalowa ocynkowana wieża kratowa przechodzi wiele rygorystycznych kontroli jakości w celu zapewnienia dokładnych wymiarów i standardowej wydajności.

Budowanie solidnych podstaw bezpieczeństwa

Główny materiałami są rury ze stali niskostopowej o wysokiej wytrzymałości Q345B/Q355B. Spawanie wykorzystuje spawanie łukiem krytym w osłonie gazowej spawanie i inne znakomite techniki, z pełnymi i mocnymi spoinami.

Proces cynkowania ogniowego jest ściśle przestrzegany Normy GB/T 13912, o grubości warstwy cynku ≥85 μm, dzięki czemu wieża kratowa z rur stalowych ocynkowanych jest super mocna odporność na korozję.

Odporność na korozję zewnętrzną przekracza 30 lat, odpowiednia do różnych trudnych warunków.

Odpowiednie do potrzeb wielu scenariuszy

Krata z rur stalowych ocynkowanych wieża przyjmuje przestrzenną konstrukcję kratownicową. W porównaniu z tradycyjnymi wieżami jest lżejsza, ma mniejszy wiatr odporność, wytrzymuje prędkość wiatru 30-45 m/s, ma odporność na intensywność sejsmiczną 8 stopni i zajmuje tylko 1/3 powierzchni zwykłych wież.

Łączy w sobie lekkość z dużą stabilnością, elastycznie dopasowując się do podłoża tereny górskie, przybrzeżne, miejskie i inne.

Usługi niestandardowe

Przy wsparciu profesjonalnego projektu fabryki zespół, wieże kratowe z rur stalowych ocynkowanych można dostosować do poziomu napięcia, wysokości, terenu i obciążenia wymagania, obejmujące różne typy, takie jak proste, narożne, końcowe i o dużej rozpiętości, precyzyjnie dopasowujące się do wymagań indywidualne potrzeby każdego projektu.

Wysoka efektywność kosztowa i pełny serwis łańcuchowy

Bezpośrednio z fabryki model zasilania eliminuje ogniwa pośrednie, znacznie zmniejszając koszt zakupu siatki z rur stalowych ocynkowanych wieże.

Jednocześnie zapewniamy kompleksowe usługi od projektowania, produkcji, transportu, instalacji obsługę posprzedażną, skrócenie cykli projektowych, zmniejszenie kosztów obsługi i konserwacji klienta oraz monitorowanie profesjonalne zespoły, rozwiązujące cały proces zakupów i budowy.

Nasze usługi

Usługi przedprojektowe

Nasz profesjonalny zespół projektowy dokładnie rozumie wymagania projektu i łączy parametry terenu, pogody i napięcia, aby zapewnić indywidualne rozwiązania projektowe dla rur ze stali ocynkowanej wieże kratowe, raporty obliczeń mechanicznych i plany projektów fundamentów.

Zapewniamy precyzyjną kompatybilność pomiędzy produktu i projektu, zoptymalizować projekt konstrukcyjny zgodnie z odpowiednimi normami oraz zagwarantować bezpieczeństwo i opłacalność.

Usługi produkcyjne

Standaryzowana produkcja fabryczna z pełną kontrolą wizualną, ściśle kontrola jakości surowców i procesów produkcyjnych.

Każdy proces jest profesjonalnie kontrolowany w celu zapewnienia wymiary są dokładne, złącza spawane są kwalifikowane, a cynkowanie warstwa spełnia standardy.

Wydawane są kompletne raporty z kontroli jakości i certyfikaty zgodności.

Usługi logistyczne i transportowe

Dostawa punkt-punkt na terenie całego kraju. Według rozmiaru i wagę elementów wieży kratowej z rur stalowych ocynkowanych, opakowanie segmentowe i profesjonalny transport używane są pojazdy, przy zastosowaniu pełnych środków ochronnych, aby zapobiec uszkodzeniom, zapewniając dostawę produktów w stanie nienaruszonym budowy, szczególnie odpowiednie dla obszarów górzystych, odległych lub trudnych do transportu.

Usługi doradztwa instalacyjnego

Doświadczeni inżynierowie techniczni są wysyłani na miejsce w celu uzyskania wskazówek konstrukcji dźwigowych, montażowych i mocujących.

Szczegółowa instalacja dostarczane są instrukcje w celu standaryzacji procesów budowlanych, rozwiązywania różnych problemów instalacyjnych i zapewnienia bezpieczeństwo i wydajność konstrukcji.

Instalacja może również uwzględniać specjalne wymagania dotyczące podnoszenia, takie jak podwójny dźwigi.

Usługi konserwacji posprzedażnej

Zapewniamy 5-letnią gwarancję i dożywotni serwis konserwacyjny.

Regularnie śledź stan operacyjny wież kratowych z rur stalowych ocynkowanych, szybko identyfikuj zagrożenia bezpieczeństwa i szybko reaguj napraw i świadczyć usługi konserwacyjne, takie jak renowacja cynkowania i dokręcanie śrub w celu przedłużenia produktu żywotność i zapewniają długoterminową stabilną pracę projektu.

Zalecenia dotyczące wyboru

(1) Zalecenia dotyczące wyboru w oparciu o poziom napięcia

Scenariusz sieci przesyłowej/dystrybucyjnej 110 kV: Lekka, prosta rura stalowa ocynkowana zalecane są wieże kratowe o wysokościach najlepiej od 21 m do 42 m, z zastosowaniem trójkątnych/czterokątnych struktury kratowe. Głównym materiałem jest Q345B o grubości powłoki cynkowej ≥85μm. Nadaje się do użytku miejskiego sieci dystrybucyjne, parki przemysłowe i nowe linie agregacji energii, wieże te oferują zalety lekka konstrukcja, niewielka powierzchnia i wygodna konstrukcja, skutecznie kontrolująca zaopatrzenie i koszty budowy.

Scenariusz regionalnej sieci szkieletowej 220 kV: Standardowa prosta rura stalowa ocynkowana zalecane są wieże kratowe o wysokości od 30 m do 63 m. Projekt węzła sieci jest zoptymalizowany pod kątem poprawić sztywność konstrukcji. Głównym materiałem jest Q355B, odpowiedni do miejskich sieci obwodnicowych, rzek/skrzyżowań projektów i górskich linii przesyłowych, równoważąc nośność i ekonomię. Do narożnika linii wymagań, można zastosować narożne wieże kratowe z rur stalowych ocynkowanych.

Scenariusz ultra/bardzo wysokiego napięcia 500 kV i więcej: Typ napinający o dużym obciążeniu, zalecane są wieże kratowe z rur stalowych ocynkowanych dwu-/wieloprzewodowych o wysokości od 54 m do 100 m. Głównym materiałem są rury stalowe o wysokiej wytrzymałości Q420, o grubości powłoki cynkowej zwiększonej do ≥90 μm oraz zoptymalizowane projektowanie naprężeń konstrukcyjnych. Nadaje się do transmisji między prowincjami/regionami, projektów o dużej rozpiętości i nowe kanały dostarczania bazy energetycznej, zapewniające, że wieże kratowe z rur stalowych ocynkowanych wytrzymają dużą przepustowość, dużych obciążeń oraz działają stabilnie i niezawodnie.

(2) Zalecany wybór w oparciu o funkcję scenariusza

Konwencjonalne proste linie przesyłowe: Dla linii prostych o kącie mniejszym niż 5°, to zaleca się stosowanie standardowych wież kratowych z prostych rur stalowych ocynkowanych. Wieże te mają prostą konstrukcję, niewielka waga i niski koszt, mogą być produkowane masowo, znacznie skracają cykle projektowe i nadają się do mieszkań obszarach, takich jak równiny i łagodne wzgórza.

Scenariusze kierunku linii/segmentu: Dla kątów od 5° do 90°, kratka z rur stalowych ocynkowanych pod kątem wieże są zalecane. Do odcinków przewodów i sekcji zabezpieczających linie przerywane, ocynkowana rura stalowa typu rozciąganego należy zastosować wieże kratowe. W obu typach zastosowano wzmocnione struktury kratowe w celu zwiększenia napięcia bocznego odporność na odkształcenia, zapewniając redundancję bezpieczeństwa linii. Na wejściu linii do stacji/podstacji typu terminal zalecane są wieże kratowe z rur stalowych ocynkowanych. Konstrukcja konstrukcji jest zoptymalizowana pod kątem obciążenia jednostronnego właściwości poprawiające stabilność.

Specjalne scenariusze o dużej rozpiętości: Do przepraw przez rzeki, autostrady, linie kolejowe, doliny i inne scenariuszy zaleca się wieże kratowe z rur stalowych ocynkowanych o dużej rozpiętości. Wykonane są z ultrawysokiej wytrzymałości stal o zoptymalizowanym stożku i gęstości siatki w celu zmniejszenia obciążenia wiatrem i wibracji wywołanych wiatrem, poprawiając rozpiętość zdolność. Warstwa cynku jest również pogrubiona, aby dostosować się do złożonych warunków zewnętrznych.

Scenariusze wspierające nową energię: Do linii gromadzenia energii wiatrowej i fotowoltaicznej, lekki W celu łatwego transportu i montażu w obszarach górskich lub górskich zalecane są segmentowe wieże kratowe z rur stalowych ocynkowanych tereny pustynne. Do wież nośnych turbin wiatrowych, dostosowana do indywidualnych potrzeb krata z rur stalowych ocynkowanych ze sprężonego betonu W celu zwiększenia nośności i odporności na drgania wywołane wiatrem zaleca się stosowanie wież, spełniających wymagania wymagania stawiane turbinom wiatrowym o dużej mocy.

Scenariusze komunikacji/bezpieczeństwa: Do komunikacyjnych stacji bazowych, ochrony granic, pożarów lasów zapobiegania i innych scenariuszy, zalecane są małe, wielofunkcyjne wieże kratowe z rur stalowych ocynkowanych wysokości 15m-30m, zarezerwowane interfejsy do instalacji sprzętu oraz zintegrowana ochrona odgromowa i monitoring funkcje. Kompaktowa konstrukcja nadaje się do zastosowań miejskich, odległych i różnych innych scenariuszy.

(3) Zalecany wybór w oparciu o teren i środowisko

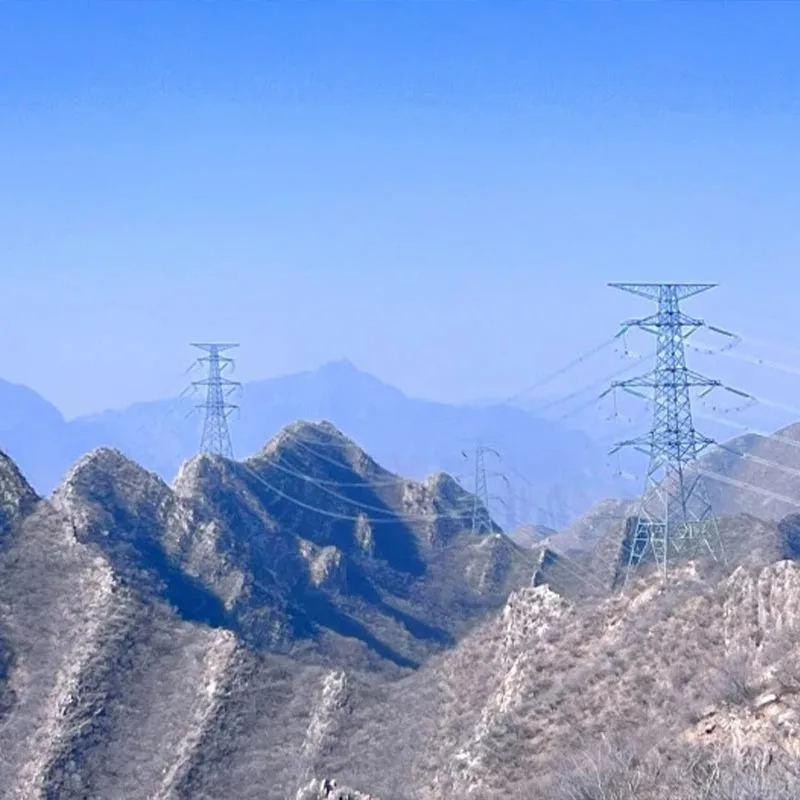

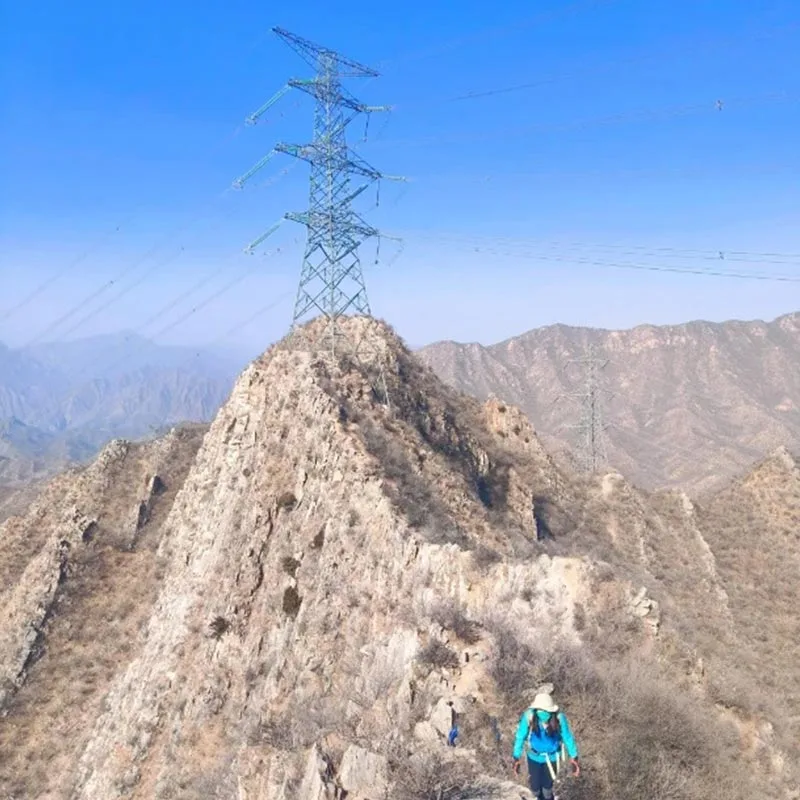

Teren górski/pagórkowaty: Na stromy teren, trudny transport i montaż, segmentowany zalecane są wieże kratowe z rur stalowych ocynkowanych. Rozmiar i waga komponentów są zoptymalizowane, a kołnierz szybki Połączenia służą do łatwego transportu i montażu na miejscu. Konstrukcja fundamentu została wzmocniona, aby dostosować się do stromości terenu i ograniczyć prace ziemne.

Obszary przybrzeżne/słone: Do środowisk o wysokiej korozji i dużej wilgotności, siatka z rur stalowych ocynkowanych zalecane są wieże z pogrubionymi warstwami cynku (≥100μm) z podwójnym zabezpieczeniem powłokami antykorozyjnymi. The struktura kraty jest zoptymalizowana pod kątem zmniejszenia oporu wiatru, poprawy korozji solnej i odporności na tajfuny (projekt prędkość wiatru ≥40 m/s) i wydłużają żywotność produktu.

Obszary z dużym lodem i silnym wiatrem: W obszarach z dużym lodem o grubości lodu > 10 mm, wzmocniony cynkiem zalecane są wieże kratowe z rur stalowych, zwiększające przekrój głównych materiałów i gęstość ukośne stężenia zwiększające odporność na przeciążenia w warunkach oblodzenia. Na obszarach o projektowej prędkości wiatru >35 m/s, np w przypadku silnych wiatrów i tajfunów, struktury kratowe i zwężenie są zoptymalizowane w celu zmniejszenia obciążenia wiatrem i wzmocnienia wiatru stabilność.

Scenariusze miejskie/parkowe: Na obszary o ograniczonych terenach i dużych wymaganiach krajobrazowych, wąska podstawa zalecane są wieże kratowe z rur stalowych ocynkowanych. Przekroje są zoptymalizowane, powierzchnia fundamentu ≤2,5㎡, wygląd jest prosty, a warstwa cynku jednolita i estetyczna. Nadaje się do użytku miejskiego sieci pierścieniowe wysokiego napięcia i linie przesyłowe parków przemysłowych, odpowiadające intensywnemu użytkowaniu gruntów i krajobrazowi wymagania.
