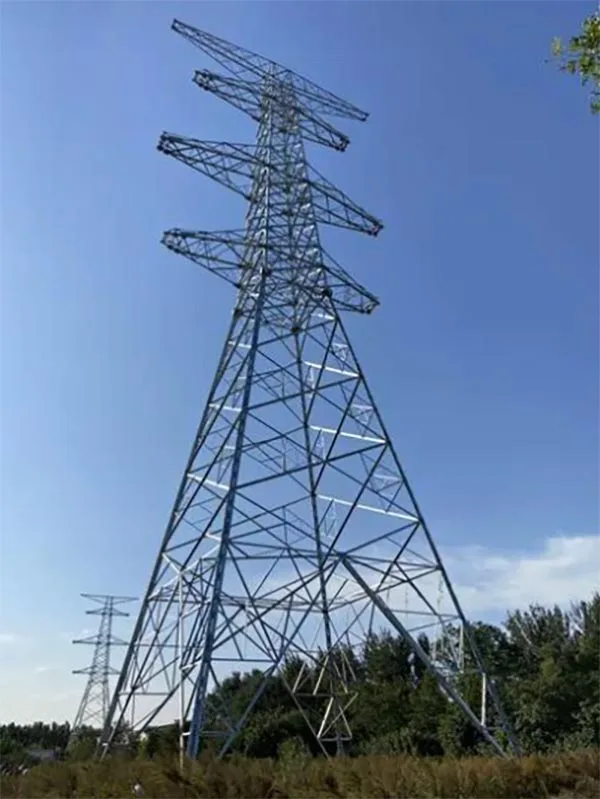

Wieża transpozycyjna ze stali ocynkowanej

Wieża transpozycyjna Qingdao Anbang New Energy z ocynkowanej stali kątowej wybiera krajową normę o wysokiej wytrzymałości kątownik ze stali ocynkowanej jako główny element nośny. Ogólna struktura została zoptymalizowana poprzez profesjonalny obliczenia i projekty mechaniczne, głównie dla przesyłu prądu przemiennego wysokiego i ultrawysokiego napięcia od 110kV do 500kV linia scenariusze, stosowane specjalnie w celu uzyskania uporządkowanego przesunięcia fazowego przewodów trójfazowych.

Skutecznie adresuje problemy spowodowane asymetrycznym układem przewodów podczas transmisji na duże odległości, takie jak niezrównoważona pojemność prądu, nadmiernych strat w linii, wahań napięcia i anomalii zabezpieczeń przekaźników, poprawiając w ten sposób sieć energetyczną wydajność transmisji ze źródła i zapewnienie długoterminowej bezpiecznej, stabilnej i niezawodnej pracy system przesyłowy.

W produkcie zastosowano dojrzały proces antykorozyjny cynkowania ogniowego, z jednolitą i gęstą warstwą cynku który mocno przylega, znacznie zwiększając odporność na korozję i starzenie oraz dostosowując się do trudnych i złożonych warunków środowiska takie jak przybrzeżne mgły o wysokiej zawartości soli, obszary zanieczyszczeń przemysłowych i zimny, śnieżny klimat.

Wykorzystanie Qingdao Anbang New Osiągnięto nowoczesną bazę produkcyjną Energy, znormalizowaną i fabryczną precyzyjną produkcję przy zachowaniu ścisłej jakości procesy kontrolne stosowane od cięcia surowca, wykrawania i spawania po cynkowanie i montaż próbny, skutecznie zapewniając dokładność i spójność komponentów.

Ta wieża z przesunięciem fazowym ze stali ocynkowanej może w pełni dostosować się do różnych poziomów napięcia, warunków terenowych, i wymagań projektowych linii, a jednocześnie oferuje doskonałą wytrzymałość konstrukcyjną oraz odporność na wiatr i trzęsienia ziemi także uwzględnia wygodę montażu na miejscu i łatwość przyszłej konserwacji, dzięki czemu jest bezpieczny, wydajny i opłacalny preferowane rozwiązanie w przypadku różnych renowacji przesunięć fazowych linii przesyłowych i nowych projektów budowlanych.

Podstawowe zalety

Odporność na korozję, długa żywotność

Stosuje cynkowanie ogniowe z warstwą cynku grubości ≥85μm, tworząc gęstą warstwę ochronną, która zapewnia zarówno barierę fizyczną, jak i elektrochemiczną ochrona.

Żywotność bezobsługowa na zewnątrz przekracza 30 lat, odpowiednia do trudnych warunków, takich jak wybrzeża i tereny przemysłowe.

Stabilna konstrukcja

Wykonane z kątownika ocynkowanego Q235/Q345 o wysokiej wytrzymałości materiał bazowy, o konstrukcji siatkowej.

Odporność na wiatr ≥30 m/s, odporność na oblodzenie ≥8 mm, intensywność sejsmiczna 8, spełniający wymagania dotyczące obciążenia w złożonym terenie i ekstremalnych klimatach.

Wygodna konserwacja

Zastosowanie wież transpozycyjnych ze stali ocynkowanej modułowa konstrukcja separacji faz, umożliwiająca precyzyjne przełączanie przewodów trójfazowych bez przewodów połączeniowych.

The konstrukcja jest prosta, co znacznie poprawia efektywność budowy i konserwacji.

Produkcja fabryczna i kontrola jakości

Qingdao Anbang New Energy jest właścicielem swojej fabryki w całości standaryzowana produkcja. Od kontroli surowców po końcowe cynkowanie i montaż, proces ściśle jest zgodny z normami krajowymi, zapewniając stałą wydajność każdej kątowej wieży przełączającej fazy ze stali ocynkowanej.

Elastyczne dostosowywanie

Typ wieży, wysokość i metoda przełączania faz mogą być dostosowane do poziomu napięcia sieciowego, odległości rozpiętości i warunków terenowych, odpowiednie dla różnych mocy projekty przełączenia faz linii przesyłowych.

Zasada działania produktu

Wieża z przesunięciem fazowym ze stali ocynkowanej jest specjalistyczną wieżą stosowaną w liniach przesyłowych energii faza zamiana przewodów trójfazowych.

W dalekobieżnych liniach przesyłowych prądu przemiennego mogą powodować przewody trójfazowe niezrównoważone prądy pojemnościowe spowodowane asymetrycznym rozmieszczeniem, prowadzące do zwiększonych strat w sieci, fałszywego działania przekaźnik ochrona i inne problemy.

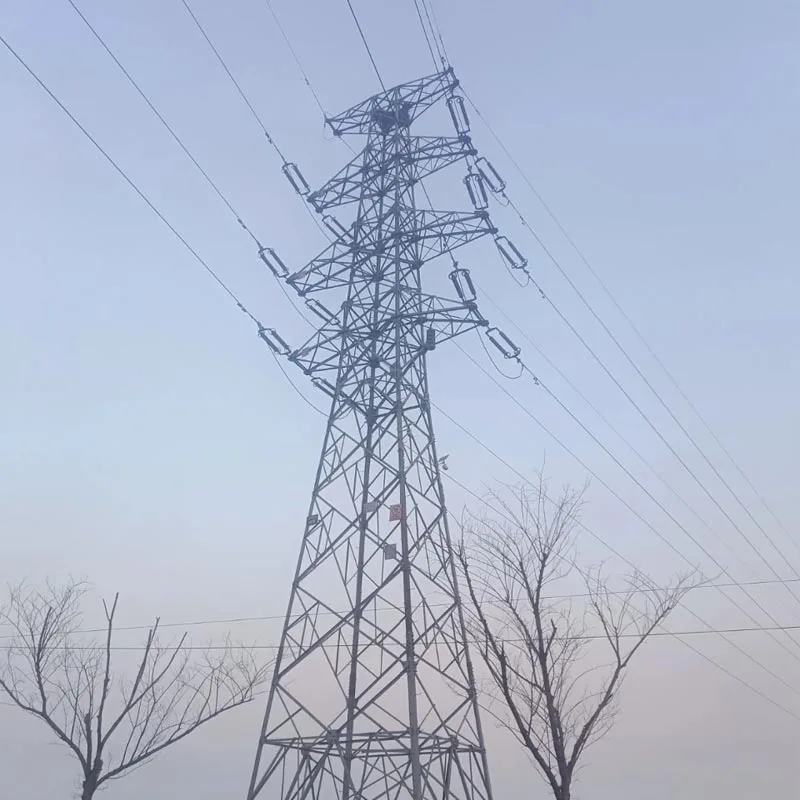

Na wieży rozmieszczone są punkty zawieszenia przewodów o godz różne wysokości i położenia na korpusie wieży, umożliwiając uporządkowaną zamianę pozycji przewodów fazowych A, B i C jako przechodzą przez wieżę.

Zapewnia to okresowe przesunięcie fazowe, równoważy trójfazowe prądy pojemnościowe, zmniejsza straty liniowe oraz poprawia sprawność przesyłu i stabilność pracy sieci elektroenergetycznej.

Jego rdzeń opiera się na wysokiej wytrzymałości i stabilności ocynkowanej stali kątowej, aby zapewnić zgodność napięcia i odstępów przewodów bezpieczeństwo standardy podczas procesu przesunięcia fazowego.

Szczegóły produktu

Przetwarzanie komponentów

Wszystkie stalowe elementy kątowe ocynkowanej wieży transpozycyjnej są precyzyjnie cięte, dziurkowane i gięte, z tolerancjami wymiarowymi zgodnymi z GB/T 9787, aby zapewnić montaż dokładność.

Ochrona przed korozją

Po usunięciu rdzy elementy zanurza się w stopionym cynku o temperaturze 450-460°C, tworząc warstwę stopu cynku i żelaza o równomiernym pokryciu, bez pominiętych powłok galwanicznych i wybrzuszeń cynku. Martwe rogi, takie jak otwory na śruby i spoiny są w pełni chronione.

Konstrukcja Wieży

W wieży zastosowano kratownicową konstrukcję kratową z rozsądnym układem głównych elementy, przekątne i poprzeczki, jasno określone ścieżki naprężeń i precyzyjne rozmieszczenie zawieszenia z przesunięciem fazowym punktów zapewniających bezpieczny odstęp przewodów podczas przesunięcia fazowego.

Konfiguracja akcesoriów

Wyposażone w ocynkowane ogniowo śruby, podkładki, gwoździe, drabinki i inne akcesoria o odporności na korozję zgodnej z wieżą, zapobiegające korozji elektrochemicznej.

Inspekcja fabryczna

Każda wieża z przesunięciem fazowym ze stali ocynkowanej poddawana jest wymiarowaniu przegląd, mechaniczny testowanie, pomiar grubości cynkowania i weryfikację próbnego montażu i może opuścić fabrykę dopiero po przejść te testy.
