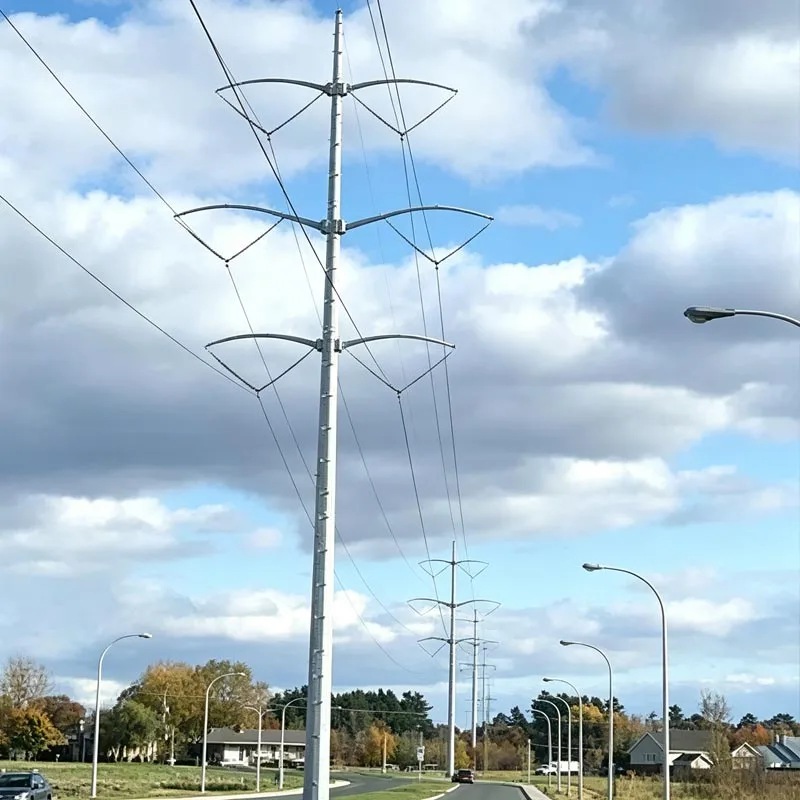

Wieża z rur stalowych ocynkowanych wysokiego napięcia

Wieże z rur stalowych ocynkowanych wysokiego napięcia firmy Qingdao Anbang New Energy są specjalnie nośnymi konstrukcjami stalowymi z rdzeniem opracowany dla projektów przesyłowych wysokiego i bardzo wysokiego napięcia 110 kV-1000 kV.

Produkty wykonane są z wysokiej jakości stal o wysokiej wytrzymałości Q345B/Q355B, precyzyjnie spawana i poddana w pełni zautomatyzowanemu cynkowaniu ogniowemu proces zapewniający długotrwałą odporność na korozję.

Charakteryzują się takimi zaletami jak duża sztywność konstrukcji, silny wiatr i odporność na trzęsienia ziemi, oszczędność miejsca i długa żywotność.

Jako produkt wzorcowy dostarczany bezpośrednio przez lokalnego dostawcę W chińskiej fabryce te wieże z rur stalowych ocynkowanych pod wysokim napięciem w pełni spełniają wymagania dotyczące zasilania na duże odległości i o dużej wydajności wymagania dotyczące transmisji w złożonym terenie i trudnym klimacie.

Dlaczego warto wybrać wieże z rur stalowych ocynkowanych wysokiego napięcia Anbang?

Siła fabryczna, kontrolowana jakość: Qingdao Anbang posiada standaryzowaną bazę produkcyjną, z pełnoprocesową samodzielną produkcję słupów rurowych ze stali ocynkowanej wysokiego napięcia – od cięcia blachy stalowej, walcowanie i spawanie, cynkowanie ogniowe, montaż i kontrola – przestrzeganie systemu jakości ISO9001 w celu zapewnienia każda wieża spełnia standardy dokładności i stabilnej wydajności.

Materiały o wysokiej wytrzymałości, bezpieczne i niezawodne: Główne materiały są wybrane spośród Q345B i wyższej jakości stali o wysokiej wytrzymałości. Wieże z rur stalowych ocynkowanych wysokiego napięcia wykazują doskonałe zginanie, skręcanie, i oblodzenia, zaprojektowane na intensywność sejsmiczną do 8 stopni i odporność na wiatr 35-40 m/s w ekstremalnych warunkach warunkach, zapewniając zero ukrytych zagrożeń podczas długotrwałej eksploatacji.

Proces zanurzania na gorąco, długotrwała odporność na korozję: Zastosowanie krajowego standardu cynkowania ogniowego procesie, przy grubości warstwy cynku ≥ 85 μm, wieże z rur stalowych ocynkowanych wysokiego napięcia mają zewnętrzną odporność na korozję ponad 30 lat.

W porównaniu ze zwykłymi powłokami koszt konserwacji w pełnym cyklu życia wynosi zmniejszona o ponad 60%.

Wysoce konfigurowalne, duże możliwości adaptacji: Struktury można dostosować do poziomów napięcia (110kV-1000kV), wysokości wież (30-120m) i środowiska terenowe, zapewniając pełną gamę wież, w tym wieże proste, wieże kątowe, wieże końcowe i wieże napinające.

Obsługa pełnego łańcucha, bezproblemowa dostawa: Integracja projektowania, produkcji, transportu, montaż i obsługa posprzedażna wież z rur stalowych ocynkowanych wysokiego napięcia, podąża profesjonalny zespół przez cały proces, skracając cykle projektowe o 30% i zaspokajając potrzeby zakupowe klientów w jednym miejscu.

Przewodnik wyboru

Ogólne zasady selekcji

Wybierając wieże z rur stalowych ocynkowanych wysokiego napięcia, należy nadać priorytet czterem podstawowym czynnikom: napięciu poziom, kąt linii, teren i warunki meteorologiczne w połączeniu z warunkami gruntowymi i środowiskiem budowy kompleksowo określić typ wieży.

Fabryka Qingdao Anbang może zapewnić indywidualną weryfikację mechaniczną i indywidualny dobór zapewniający bezpieczeństwo, ekonomiczność i przydatność wież z rur stalowych ocynkowanych wysokiego napięcia.

Wybór według poziomu napięcia

Linie przesyłowe 110 kV
Zalecane: Lekkie, proste wieże z rur stalowych ocynkowanych wysokiego napięcia, wieże z rur stalowych o małym kącie
Wysokość zwyczajna: 21–42 m
Zastosowanie: Miejskie sieci dystrybucyjne, parki przemysłowe, linie odbioru energii odnawialnej

Linie przesyłowe 220 kV
Zalecane: Standardowe proste/odporne na rozciąganie wieże z rur stalowych ocynkowanych wysokiego napięcia, rury stalowe o wąskiej podstawie wieże
Wysokość zwyczajna: 30m–63m
Dotyczy: regionalnych sieci szkieletowych, sieci obwodnic miejskich, projektów przepraw przez rzeki i dróg

Ultra/bardzo wysokie napięcie 500 kV i więcej
Zalecane: Wieże z rur stalowych ocynkowanych, odporne na duże obciążenia, wysokie napięcie, dwuobwodowe / wieloobwodowe wieże z rur stalowych
Wysokość zwyczajna: 54m–100m
Dotyczy: przesyłu między prowincjami i regionami, linii o dużej rozpiętości, głównych korytarzy eksportu energii odnawialnej

Wybór według funkcji linii

Proste wieże: Używany do linii prostych bez kąta lub kątów <5°, lekki, tani, szybki w budowie

Wieże kątowe: Stosowany do linii o kątach 5°–90°, wytrzymuje naprężenia boczne i ma większą sztywność konstrukcyjną

Wieże napięcia: Stosowany do odcinków linii, ochrony przed przerwaniem drutu, obszarów o wysokim napięciu, wytrzymuje pełne napięcie przewodu zapewnienie redundancji bezpieczeństwa linii

Wieże terminali: Stosowany na wejściach do stacji liniowych, punktach początkowych/końcowych podstacji, jednostronnie obciążony dużymi naprężeniami, z wzmocniona konstrukcja konstrukcji

Wieże o dużej rozpiętości: Używany do przekraczania rzek, autostrad, linii kolejowych, dolin, wykonany ze stali o ultrawysokiej wytrzymałości gruba galwanizacja, doskonała odporność na wibracje wiatru

Wybór według terenu i środowiska

Teren górski/pagórkowaty ze stromymi zboczami, utrudniony transport → zastosować segmentową rurę stalową ocynkowaną wysokiego napięcia wieże, lekkie pojedyncze elementy, łatwe do podnoszenia, niewielka powierzchnia fundamentu

Obszary przybrzeżne / obszary mgły solnej o wysokiej korozji i wilgotności → należy stosować grubą warstwę cynku ze stali ocynkowanej pod wysokim napięciem wieże rurowe, warstwa cynku ≥100μm, znacznie wydłużająca żywotność antykorozyjną

Silne oblodzenie / obszary pokryte lodem o grubości lodu > 10 mm → należy zastosować wzmocnioną rurę stalową ocynkowaną pod wysokim napięciem wieże, zwiększyć przekrój głównego materiału, poprawić odporność na przeciążenia przed lodem

Obszary o silnym wietrze / tajfunie i projektowej prędkości wiatru > 35 m/s → należy stosować odporną na wiatr stal ocynkowaną pod wysokim napięciem wieże rurowe, optymalizować zbieżność i konstrukcję, aby zmniejszyć obciążenie wiatrem

Na terenach miejskich/parkowych o ograniczonej przestrzeni i wysokich wymaganiach estetycznych należy zastosować wąskopodłogowe ocynkowane wysokonapięciowe wieże z rur stalowych, małe wymiary, prosta i estetyczna konstrukcja

Wybór według liczby obwodów

Pojedynczy obwód: Konwencjonalne wieże z rur stalowych ocynkowanych wysokiego napięcia, prosta konstrukcja, optymalna ekonomiczność

Podwójny obwód: Dwuobwodowe wieże z rur stalowych ocynkowanych wysokiego napięcia, oszczędzające przestrzeń w korytarzu, odpowiednie do zastosowań miejskich obszary i regiony ubogie w ziemię

Wiele obwodów/wiele obwodów na tej samej wieży: W przypadku gęstych korytarzy o bardzo wysokim napięciu należy zastosować układ wieloobwodowy wieże z rur stalowych ocynkowanych o dużej wytrzymałości i wysokim napięciu.

Często zadawane pytania

Jakie są zalety wież z rur stalowych ocynkowanych pod wysokim napięciem w porównaniu z wieżami stalowymi kątowymi?

Wieże z rur stalowych ocynkowanych pod wysokim ciśnieniem mają większą sztywność zginania przekroju i mniejszy opór powietrza współczynnik zwiększający ich odporność na wiatr i trzęsienia ziemi; zajmują tylko 1/3 do 1/2 gruntów wymaganych przez kątowe wieże stalowe, oszczędzające koszty gruntów; mają schludny wygląd, dłuższą żywotność i niższą odporność na korozję wymagania konserwacyjne.

W jaki sposób zapewnia się jakość cynkowania ogniowego? Jaka jest żywotność?

Wieże z rur stalowych ocynkowanych pod wysokim ciśnieniem Anbang wykorzystują krajowy proces cynkowania ogniowego GB / T 13912, o grubości warstwy cynku ≥85 µm, a każdy egzemplarz jest testowany przez podmiot trzeci.

W normalnych warunkach zewnętrznych, żywotność odporności na korozję wynosi ≥30 lat, a całkowita żywotność projektu wynosi ≥50 lat.

Jaki jest cykl produkcyjny i trudność montażu wież z rur stalowych ocynkowanych pod wysokim ciśnieniem?

Konwencjonalna wieża z rur stalowych ocynkowanych pod wysokim ciśnieniem ma cykl produkcyjny pojedynczej partii trwający 15–30 dni; to wykorzystuje segmentowe połączenia kołnierzowe i montaż śrub na miejscu, nie wymagając dużego ani skomplikowanego sprzętu. Normalne ekipy budowlane mogą ukończyć instalację pod kierunkiem, a wydajność instalacji jest o 50% wyższa kątowych wież stalowych.

Czy wieże z rur stalowych ocynkowanych pod wysokim ciśnieniem można dostosować do specjalnych terenów?

Tak. W oparciu o takie warunki, jak duża wysokość, duży lód, przybrzeżna mgła solna i obszary podatne na trzęsienia ziemi, materiał, grubość ścianki, rodzaj fundamentu i wytrzymałość konstrukcyjna wież z rur stalowych ocynkowanych pod wysokim ciśnieniem można dostosować i zapewnić dedykowane rozwiązanie projektowe.

Jakie usługi obejmuje zakup wież z rur stalowych ocynkowanych wysokociśnieniowo?

Obejmuje projekt, produkcję, transport, wskazówki dotyczące instalacji na miejscu, 5-letnią gwarancję i dożywotnią gwarancję obsługa posprzedażna. Dostarczana jest pełna dokumentacja techniczna, w tym protokoły z inspekcji, certyfikaty zgodności i księgi obliczeń mechanicznych.
