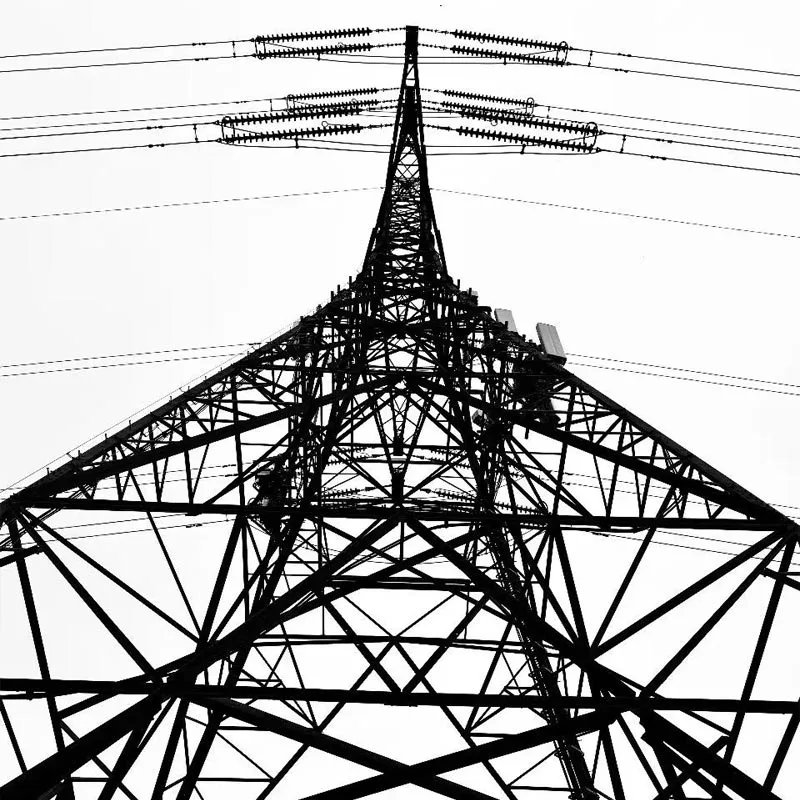

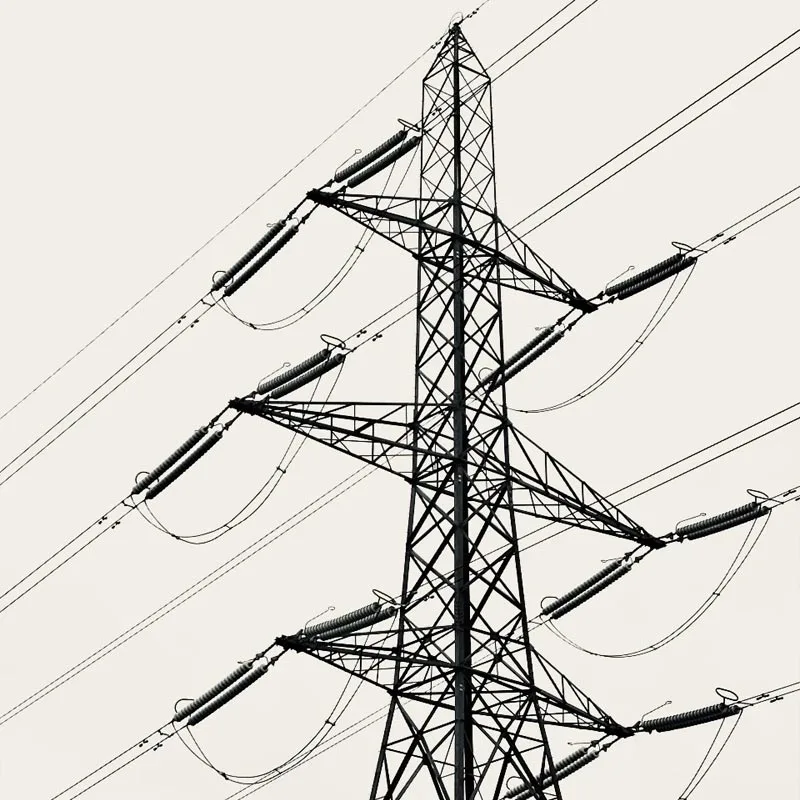

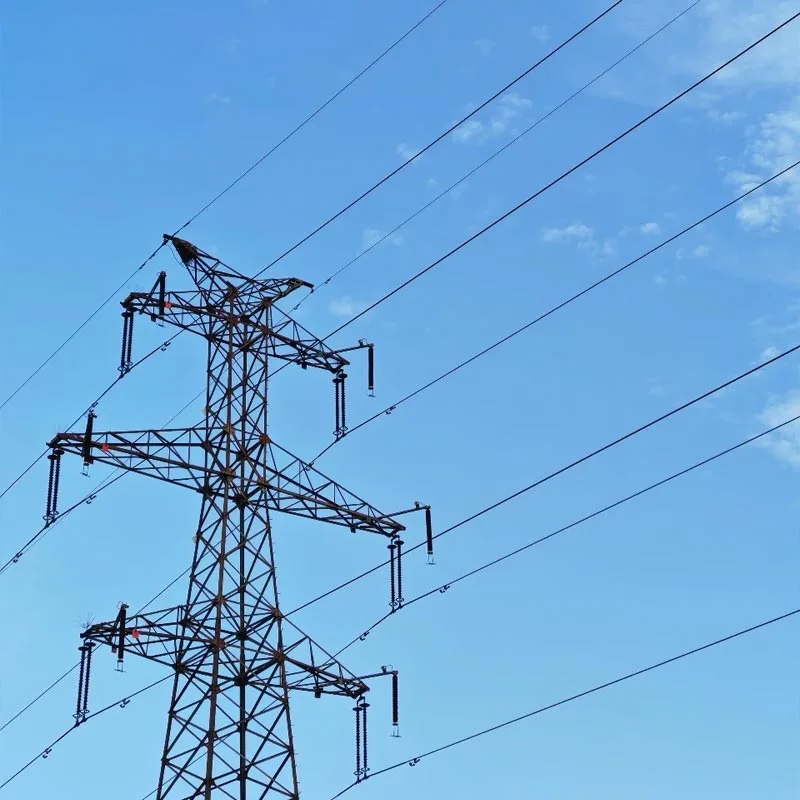

Wieża z rur stalowych wysokiego napięcia

Wieża rurowa ze stali wysokonapięciowej Qingdao Anbang New Energy to rdzeń obsługujący przekładnię, integrujący „projektowanie-produkcja-usługa-montażowa”. Specjalnie zaprojektowany dla wysokiego napięcia 10kV-1000kV, ultrawysokie napięcie (UHV) i linie elektroenergetyczne bardzo wysokiego napięcia, obejmuje wiele typów konstrukcji, w tym typ kratowy, typ stożkowy jednokolumnowy i typ kombinowany o wąskiej podstawie.

Jako „10 najlepszych przedsiębiorstw zajmujących się słupami do rur stalowych w 2022 r.”, firma firma opiera się na 20 kluczowych patentach, rocznej zdolności produkcyjnej na poziomie 50 000 ton i certyfikatach krajowych/branżowych standardy takie jak GB/T 2694 i GB 50205.

W produkcie zastosowano stal o wysokiej wytrzymałości gatunku Q355B/Q420/Q460, charakteryzującą się cynkowanie ogniowe antykorozyjne, opatentowana technologia spawania i wzmocniona konstrukcja konstrukcyjna.

Może działać stabilnie w złożonych scenariuszach, takich jak obszary podatne na tajfuny, obszary o dużym oblodzeniu i korytarze miejskie o ograniczonym dostępie bezpieczny i niezawodne rozwiązania w zakresie przenoszenia mocy dla energetyki, komunikacji, przemysłu i innych dziedzin z powodzeniem obsłużyliśmy setki klientów na całym świecie. Obydwa spotkały się z dużym uznaniem ze strony klientów.

Podstawowe zalety

Opatentowane wzmocnienie stabilnej konstrukcji

Wyłączna własność kluczowych patentów, w tym „Wzmocniona struktura mocy Elementy stalowe wieży” i „Specjalny uchwyt spawalniczy do kątowej stalowej podstawy wieży”. Dzięki trójkątnemu stabilnemu podparciu konstrukcja i technologia zbrojenia bez dziur, nośność jest zwiększona bez szkody dla wytrzymałości korpusu.

The uchwyt spawalniczy można dostosować do pozycjonowania blach stalowych o różnych specyfikacjach; spoiny podlegają procesowi nieniszczącemu testowania, zapewniając wysoką sztywność połączenia i minimalną mimośród. Jego właściwości związane z wibracjami wiatru i zapobieganiem oblodzeniu są takie same znacznie przewyższają produkty tradycyjne.

Wysoka wytrzymałość i odporność na korozję zapewniająca dłuższą żywotność

Główne materiały są niskostopowe stal o wysokiej wytrzymałości. The grubość powłoki cynkowanej ogniowo jest nie mniejsza niż 85 μm, a konstrukcja rury stalowej jest skutecznie zamknięta zapobiega gromadzenie się wody i kurzu, osiągając żywotność antykorozyjną ponad 30 lat.

Pręt ściśle kontrolowany zginanie stopień (≤2‰ długości) i owalność (≤2D/1000) zapewniają możliwość dostosowania do trudnych warunków, takich jak wysoka mgła solna obszarach przybrzeżnych oraz silny wiatr i piasek w północno-zachodnich Chinach, gdzie codzienne obciążenie pracą konserwacyjną wynosi tylko 1/3 tego tradycyjny żelazne wieże.

Możliwość dostosowania scenariusza przy optymalnej powierzchni

Dostępnych jest wiele opcji konstrukcyjnych (wąska podstawa typ kombinowany, jednokolumnowy typ stożkowy). Wieża jednorurowa wymaga jedynie okrągłego fundamentu, co dodatkowo zmniejsza powierzchnię podłogi ponad 60% w porównaniu z wieżami stalowymi kątowymi, doskonale nadającymi się do transformacji miejskich sieci energetycznych, parków przemysłowych i inne scenariusze ograniczone do korytarza.

Opływowy przekrój rury stalowej charakteryzuje się niskim współczynnikiem oporu powietrza, zmniejszenie obciążenia wiatrem o 30% na obszarach narażonych na tajfuny i na odcinkach o dużej rozpiętości (przeprawy przez rzekę/kanion). W przypadku scenariuszy UHV the wysokość wieży może sięgać 130 m, a waga wieży 260 ton, spełniając wymagania mocy dwutorowej transmisja.

Usługa pełnego łańcucha zapewniająca wydajną dostawę

Świadczy usługi „pod klucz” „niestandardowej fabryki projektowej”. prefabrykacja, montaż na miejscu”. Baza produkcyjna wynosząca 50 000㎡ gwarantuje szybką produkcję masową.

Przyjęcie wyrafinowane schematy konstrukcyjne, takie jak wciąganie lin nylonowych o wysokiej wytrzymałości, cykl instalacji jest o 20% krótszy niż przemysł średnia. Zapewniamy pełne wsparcie techniczne procesu, w tym projekt fundamentów i adaptację komponentów.

Scenariusze zastosowań

Pole przenoszenia mocy: Linie elektroenergetyczne UHV/bardzo wysokiego napięcia 110 kV–1000 kV oraz konstrukcje podstacji, szczególnie nadaje się do międzyregionalnych projektów przesyłu energii w Mongolii Wewnętrznej, Kuangsi i innych regionach.

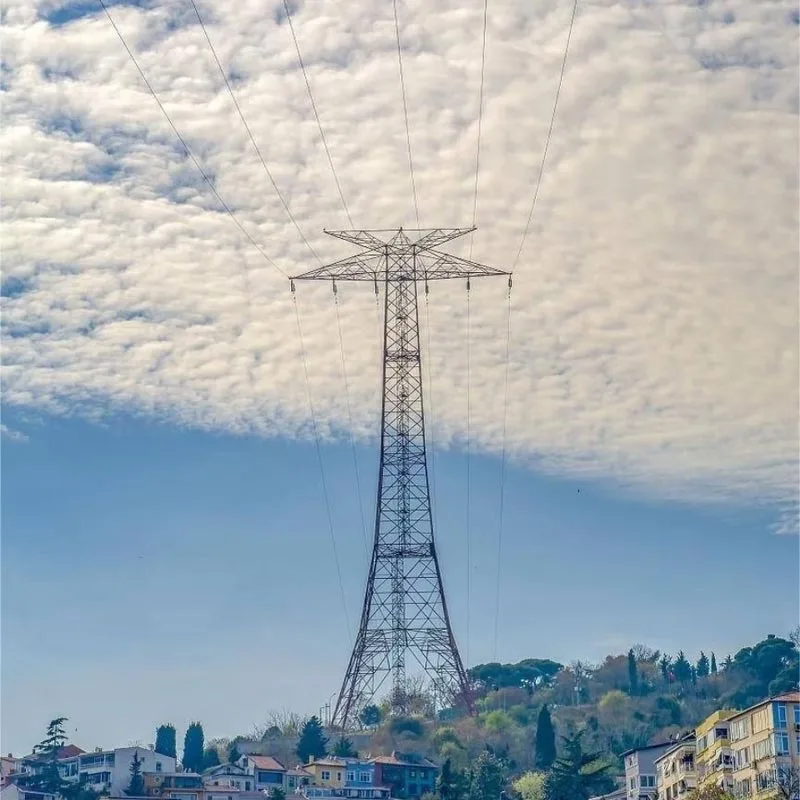

Scenariusze miejskie i przemysłowe: Modernizacja miejskiej sieci energetycznej, dystrybucja energii w parkach przemysłowych, i moc 10kV projekty przesyłowe stacji ładowania i wymiany. Konstrukcja o wąskiej podstawie zmniejsza koszty nabycia gruntu i dostosowuje się do gęstych, złożonych środowisk budowlanych.

Złożone klimaty i tereny: Obszary przybrzeżne podatne na tajfuny, regiony z dużym oblodzeniem na południowym zachodzie Chiny, silny wiatr obszary prędkości w północno-zachodniej części Gobi, a także odcinki o dużej rozpiętości, takie jak przeprawy przez rzekę/kanion.

Adaptacja wielobranżowa: Obsługa stacji bazowych komunikacji, wież radiowych i telewizyjnych oraz specjalna moc obiekty transmisyjne dla wojska. Dostępne są konfigurowalne konstrukcje wieżowe o różnych specyfikacjach zaspokoić określone potrzeby.

Dane techniczne Parametry

Często zadawane pytania (FAQ)

1. Czy koszt stalowych wież rurowych wysokiego napięcia jest wyższy niż tradycyjnych stalowych wież kątowych?

Początkowy koszt produkcji jest nieco wyższy, ale koszt kompleksowy jest korzystniejszy! Stal Wieża rurowa jest lżejsza (redukcja masy o 30% przy tym samym obciążeniu), co zmniejsza koszty budowy fundamentów o 20% -40%.

Przy żywotności antykorozyjnej sięgającej 30 lat, późniejsze koszty konserwacji wynoszą tylko 1/3 kosztów tradycyjne wieże stalowe kątowe. Co więcej, jego kompaktowa powierzchnia znacznie zmniejsza koszty nabycia gruntu w obszarach miejskich, co skutkuje znacznie większą opłacalnością w długotrwałym użytkowaniu.

2. Jak zapewnić stabilność i bezpieczeństwo wieży w projektach UHV o dużej rozpiętości?

W wieżach UHV o dużej rozpiętości zastosowano wzmocnione konstrukcje kratowe, których główne materiały wykonano ze stali o wysokiej wytrzymałości Q460. Rozkład sił jest zoptymalizowany poprzez analizę elementów skończonych 3D, a połączenia są mocowane podwójnie poprzez przecięcie spawanie liniowe i połączenie kołnierzowe, z mimośrodem ≤3mm. Przed dostawą przeprowadzane są testy modeli w skali 1:10 w tunelu aerodynamicznym oraz przeprowadzane są testy dopuszczalnego obciążenia.

Po instalacji na miejscu, ultradźwiękowym wykryciu wad i ogólnej pionowości kontrole są przeprowadzane w celu zapewnienia zgodności z wymaganiami dotyczącymi obciążenia przesyłu energii elektrycznej 1000 kV UHV. Produkt posiada działa stabilnie w wielu projektach UHV między rzekami.

3. Jak przeprowadzić codzienną konserwację i jaki jest cykl konserwacji?

Konserwacja jest prosta i wygodna! Zaleca się przeprowadzanie regularnych przeglądów raz w roku: sprawdzić dokręcenie śrub, czułość szyn zabezpieczających przed upadkiem (jeśli są na wyposażeniu) i usunięcie przeszkód wokół wieży.

Zaprawkę powłoki antykorozyjnej należy wykonywać co 5-8 lat w zależności od warunków środowiskowych. The zamknięta konstrukcja rur stalowych zapobiega korozji wewnętrznej, eliminując konieczność częstych remontów znacznie zmniejszając obciążenie pracą konserwacyjną.

4. Czy obsługiwany jest projekt niestandardowy i jaki jest cykl dostawy?

Dostępna jest personalizacja pełnego scenariusza! Konstrukcja wieży może być dostosowana do potrzeb w zależności od poziomu napięcia i obciążenia wymagania, teren i klimat, ograniczenia powierzchni i inne parametry.

Cykl dostawy w standardzie produkty to 15-30 dni; w przypadku dużych wież UHV lub produktów niestandardowych cykl można negocjować w zależności od projektu skala. Roczna zdolność produkcyjna firmy wynosząca 50 000 ton zapewnia szybką masową produkcję i dostawy.
