Dostawca chińskiej wieży kątowej ze stali kątowej
Jako główny dostawca wież przesyłowych wysokiego napięcia, opierając się na sile krajowych przedsiębiorstw z branży zaawansowanych technologii i lokalnego kompletnego łańcucha przemysłowego Qingdao,Qingdao Anbang Nowa Energiaod ponad dziesięciu lat jest głęboko zaangażowany w dziedzinę inteligentnej produkcji stalowych konstrukcji energetycznych, koncentrując się na podstawowych potrzebach linii przesyłowych wysokiego i bardzo wysokiego napięcia oraz tworząc matrycę produktów wysokiej jakości stalowych kątowych wież transpozycyjnych.
Co to jest stalowa wieża transpozycyjna kątowa？
Kątowa stalowa wieża transpozycyjna to ekskluzywna specjalna wieża do linii przesyłowych wysokiego i bardzo wysokiego napięcia, z rdzeniem ze stali kątowej o wysokiej wytrzymałości Q235/Q355, zmontowanej w przestrzenną konstrukcję kratownicową za pomocą połączenia śrubowego, a podstawową funkcją jest realizacja okresowej wymiany położenia przestrzennego przewodów trójfazowych, w kategoriach laika polega to na naprzemiennej zmianie gniazd dla przewodów trójfazowych.
W odróżnieniu od zwykłych stalowych wież transmisyjnych, jego konstrukcja konstrukcyjna zwraca większą uwagę na zdolność adaptacji przestrzennej i stabilność siły transpozycji drutu oraz dodaje specjalne okucia transpozycji i konstrukcje prowadzące drut, które mogą dokładnie regulować położenie fazowe drutu, tak że drut trójfazowy zajmuje różne pozycje przestrzenne na całej linii, aby zrównoważyć parametry elektryczne, takie jak trójfazowa indukcyjność, pojemność i impedancja.
Jako kluczowa specjalna wieża słupowa linii przesyłowych wysokiego napięcia, nie tylko spełnia podstawowe funkcje mocowania przewodów, przenoszenia obciążeń, odporności na wiatr i trzęsienia ziemi, ale także skutecznie chroni generatory, transformatory i inne urządzenia energetyczne, zapobiega nieprawidłowemu działaniu zabezpieczenia przekaźników, zmniejsza zakłócenia indukcyjne w otaczających liniach komunikacyjnych oraz zapewnia bezpieczeństwo, wydajność i stabilność transmisji na duże odległości.
Jakie są klasyfikacje wieży transpozycyjnej ze stali ocynkowanej?
Kątowa stalowa wieża transpozycyjna Qingdao Anbang New Energy ma pełną kategorię, w połączeniu z trzema podstawowymi wymiarami poziomu napięcia, trybu transpozycji i typu konstrukcji, każda seria ściśle odpowiada krajowej standardowej produkcji energetyki, biorąc pod uwagę uniwersalność i wyłączne możliwości adaptacji oraz dokładnie dopasowuje się do indywidualnych potrzeb różnych projektów przesyłu wysokiego napięcia:
1. Według poziomu napięcia
Obejmuje stalowe wieże transpozycyjne kątowe wysokiego ciśnienia (110kV-220kV) i stalowe wieże transpozycyjne ultrawysokiego ciśnienia (≥330kV).
Themodel wysokonapięciowynadaje się do parków przemysłowych i międzyregionalnych linii przesyłowych, aby zaspokoić potrzeby konwencjonalnej transmisji i transpozycji na duże odległości.
Model UHV został zaprojektowany ze wzmocnieniem konstrukcyjnym w celu optymalizacji gęstości kratownicy i łożyska węzłów i jest odpowiedni dla dalekobieżnych linii przesyłowych o dużej przepustowości o napięciu 500 kV i więcej, które mogą osiągnąć dokładniejszą regulację fazy i zapewnić równowagę parametrów trójfazowych.
2. Dzielenie przez transpozycję
Dzieli się na dwie kategorie: typ transpozycji z pojedynczą wieżą i typ transpozycji z podwójną wieżą.
Typ transpozycji z pojedynczą wieżą ma zwartą konstrukcję, o opływowej strukturze i niewielkich rozmiarach, co jest odpowiednie dla scenariuszy z ograniczoną przestrzenią na linie i może zakończyć transpozycję przewodu trójfazowego na pojedynczej wieży.
Typ transpozycji z dwiema wieżami jest zalecanym schematem dla linii UHV o napięciu 500 kV i wyższym, który realizuje transpozycję przewodów poprzez synergię dwóch wież, z większą stabilnością i jest odpowiedni do scenariuszy transmisji przy dużym obciążeniu i na duże odległości i jest zwykle wyposażony w 1-2 zestawy wież transpozycyjnych na każdą linię 100 km.
3. Podzielone według typu konstrukcji
Jest on podzielony na stalową wieżę transpozycyjną kątową typu kieliszek do wina, stalową wieżę transpozycyjną kątową typu cat i stalową wieżę transpozycyjną kątową typu suchego.
Rodzaj kieliszka przystosowany jest do poziomego ułożenia przewodów, a operacja transpozycji jest wygodna, co jest głównym wyborem linii wysokiego napięcia.
Typ głowy kota przyjmuje trójkątny układ drutu, który ma wyjątkową odporność na wiatr i lód i nadaje się do złożonych środowisk, takich jak środowiska przybrzeżne i alpejskie.
Konstrukcja typu suchego ma dużą sztywność i dużą nośność i nadaje się do dużych obciążeń i scenariuszy transpozycji o dużej rozpiętości.
Specyfikacje produktu
|
Elementy parametrów |
Szczegółowe specyfikacje |
|
Główny materiał |
Q235B, Q355B wysokowytrzymała, węglowa stal kątowa konstrukcyjna |
|
Obowiązujący poziom napięcia |
110kV-1000kV (wysokie napięcie: 110kV-220kV, UHV: ≥330kV) |
|
Obowiązująca wysokość |
15m ~ 50m (obsługuje niestandardowe dostosowanie, odpowiednie dla różnych scenariuszy transpozycji) |
|
Specyfikacje stali kątowej |
∠50×5~∠200×20 (dostosowane do poziomu napięcia i wymagań obciążenia) |
|
Proces antykorozyjny |
Całkowite cynkowanie ogniowe, grubość warstwy cynku ≥85μm, dodatkowe wzmocnienie antykorozyjne w węzłach |
|
Projektowanie odporności na wiatr |
120 km/h ~ 180 km/h, można dostosować i wzmocnić na żądanie |
|
Fortyfikacja sejsmiczna |
Intensywność sejsmiczna 8 stopni można dostosować i wzmocnić w przypadku skomplikowanych warunków pracy |
|
Dokładność transpozycji |
Dokładność regulacji kąta fazowego ±2°, zapewniająca równowagę parametrów trójfazowych |
|
Metoda połączenia |
Połączenie śrubowe o wysokiej wytrzymałości, wyposażone w specjalne elementy złączne, zapobiegające poluzowaniu i antykorozyjne |
|
Norma wdrożeniowa |
GB50017 Kodeks konstrukcji stalowej, DL/T 646 Warunki techniczne dotyczące produkcji konstrukcji z rur stalowych do przesyłu i dystrybucji itp. |
W jakich scenariuszach można zastosować kątowe stalowe wieże transpozycyjne?
|
Scenariusze zastosowań |
Podstawowe wymagania |
Polecana seria produktów |
Kluczowe cechy techniczne |
|
Linie przesyłowe wysokiego napięcia (sieci elektroenergetyczne dalekobieżne, transpozycja korytarzowa) |
Stabilna konstrukcja, silna funkcja transpozycji faz, wysoka odporność na wiatr i lód, długa żywotność |
Standardowe stalowe wieże kątowe, wytrzymałe stalowe wieże kątowe |
Stal kątowa Q235 / Q355 / Q420B ocynkowana ogniowo; modułowy montaż śrubowy; przeznaczony do transpozycji przewodów i zamiany kolejności faz; odporność na wiatr do klasy 11–12; duża nośność lodu i śniegu. |
|
Miejskie i podmiejskie sieci energetyczne |
Kompaktowy układ, oszczędność terenu, niezawodna koordynacja izolacji, łatwa instalacja |
Stalowe wieże transpozycyjne średniej wysokości, stalowe wieże transpozycyjne o wąskiej podstawie |
Zoptymalizowany rozmiar korpusu wieży dla ograniczonej przestrzeni miejskiej; stabilna wydajność transpozycji; niski koszt fundamentu; szybka budowa i wygodna późniejsza kontrola. |
|
Obszary górskie i pagórkowate |
Możliwość dostosowania do złożonego terenu, wysoka sztywność konstrukcyjna, niskie koszty utrzymania |
Stalowe wieże transpozycyjne typu górskiego, stalowe wieże transpozycyjne dostosowane do nachylenia |
Konstrukcja stalowa kątowa o wysokiej wytrzymałości; dobra stabilność na zboczach i nierównym terenie; silna odporność na korozję; nadaje się do odległych obszarów z trudnym transportem. |
|
Strefy przemysłowe i nowej energii (farmy wiatrowe/słoneczne, parki przemysłowe) |
Wysoka nośność, odporność na wibracje, kurz, możliwość dostosowania |
Niestandardowe stalowe wieże transpozycyjne kątowe, stalowe wieże transpozycyjne o dużym obciążeniu |
W pełni konfigurowalny tryb wysokości, zakresu i transpozycji; kompatybilny z liniami napowietrznymi wysokiego napięcia w nowych bazach energetycznych; duża trwałość w zakurzonym i wilgotnym środowisku. |
- View as
Wieża transpozycyjna ze stali ocynkowanej
Qingdao Anbang New Energy Factory prezentuje z kunsztem i zaangażowaniem ocynkowaną stalową wieżę transpozycyjną, podstawowe urządzenie do przesuwania fazy w liniach przesyłowych energii. Opierając się na zaawansowanej technologii przetwarzania na poziomie wojskowym, łączy w sobie wyjątkową stabilność z długoterminową odpornością na korozję, specjalnie zaprojektowany dla linii przesyłowych o bardzo wysokim napięciu i dużych odległościach. Oferuje kompleksowe rozwiązanie problemu niezrównoważenia trójfazowego, zapewniając bezpieczną pracę sieci elektroenergetycznej przez trzydzieści lat, co czyni go preferowanym i zaufanym wyborem w przypadku projektów sieci elektroenergetycznych na poziomie krajowym.
Stalowa wieża transpozycyjna wysokiego napięcia
Anbang New Energy, zlokalizowana w Qingdao w Chinach, jest fabryką źródeł o dużych możliwościach. Dzięki precyzyjnej produkcji koncentruje się na badaniach, projektowaniu i produkcji na dużą skalę stalowych wież transpozycyjnych wysokiego napięcia, zapewniając wysokowydajne i wysoce niezawodne rozwiązania wspierające przesunięcie fazowe dla globalnych projektów przesyłu ultrawysokiego napięcia.

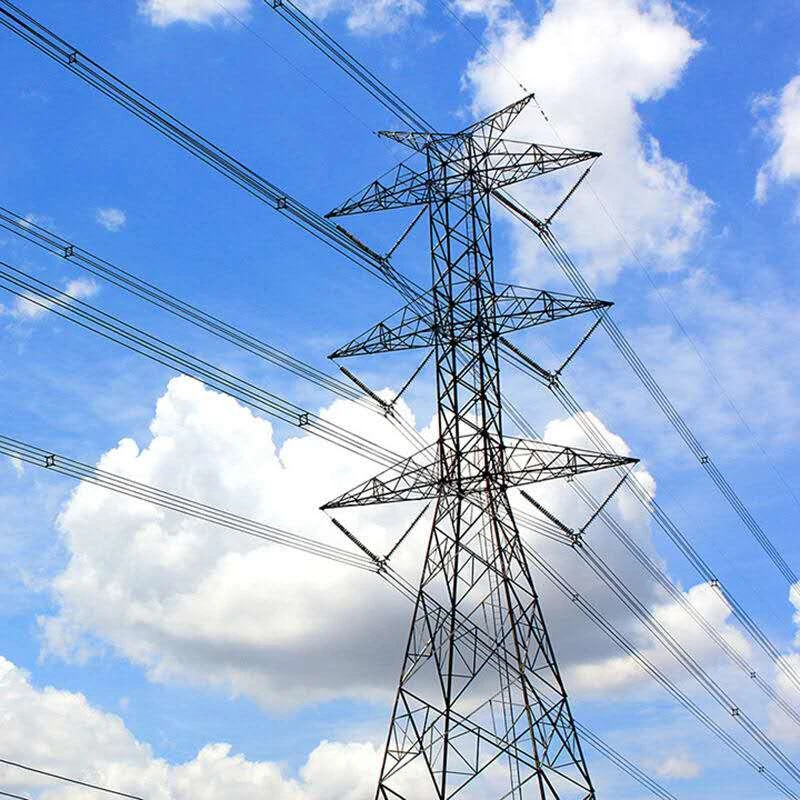

Wieża transpozycyjna ze stali kątowej
Wieża transpozycyjna do przenoszenia mocy Angle Steel to wyspecjalizowana żelazna wieża kratowa szeroko stosowana w liniach przesyłowych wysokiego i bardzo wysokiego napięcia. Jeśli szukasz niezawodnego producenta i dostawcy, wybierz Anbang, możemy zaoferować wsparcie techniczne.

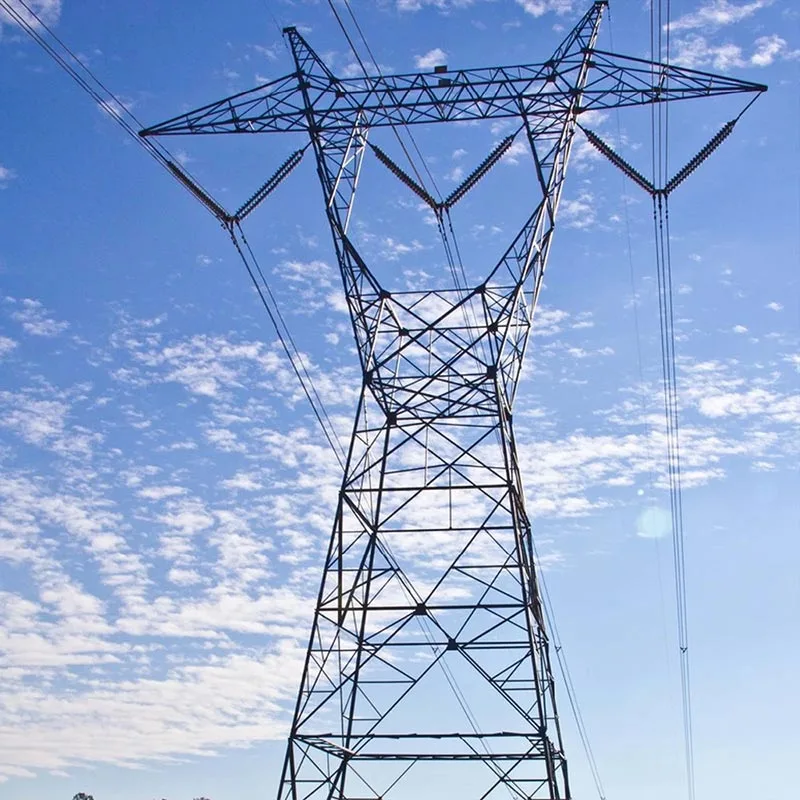

Wieża transpozycyjna ze stalową kratą kątową
Anbang jest profesjonalnym dostawcą wieży transpozycyjnej Angle Steel Lattice Transposition Tower. Ten trwały produkt to wyspecjalizowana konstrukcja linii przesyłowej szeroko stosowana w projektach przesyłu energii wysokiego i bardzo wysokiego napięcia, zwykle stosowana w sieciach elektroenergetycznych 110 kV, 220 kV, 330 kV i wyższych.

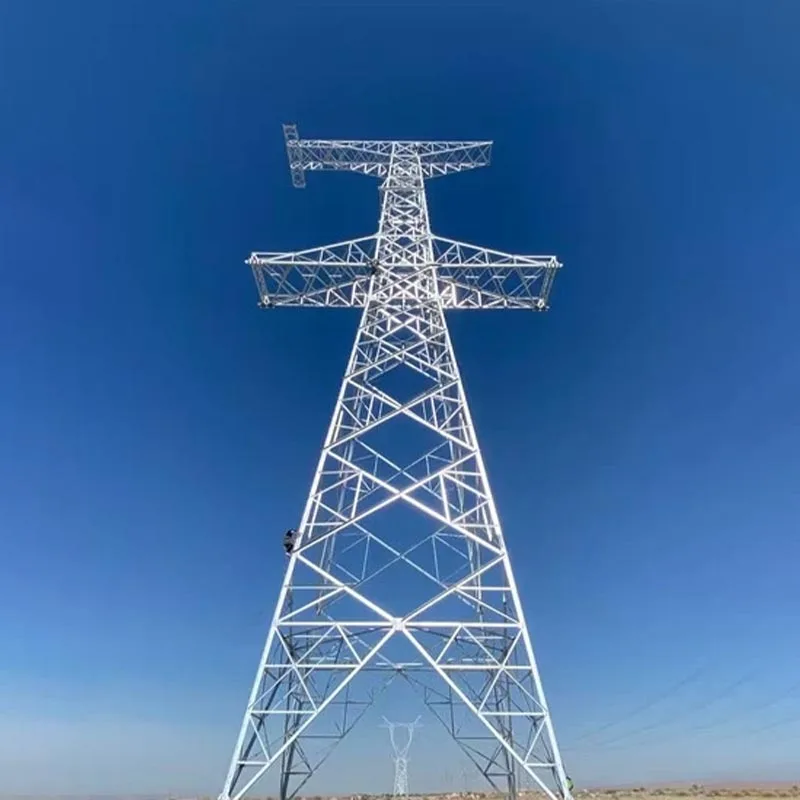

Kątowa stalowa wieża przesuwania fazy
Kątowe stalowe wieże z przesuwnikiem fazowym to specjalistyczne konstrukcje kratowe dla linii przesyłowych prądu przemiennego wysokiego/bardzo wysokiego napięcia (EHV), wykonane ze znormalizowanej stali kątowej za pomocą połączenia śrubowego. Łączą w sobie stabilność mechaniczną konwencjonalnych stalowych wież kątowych z kluczową funkcją transpozycji przewodu trójfazowego. Aby znaleźć kompleksowe rozwiązanie dla Twojego projektu, skontaktuj się z firmą Anbang.

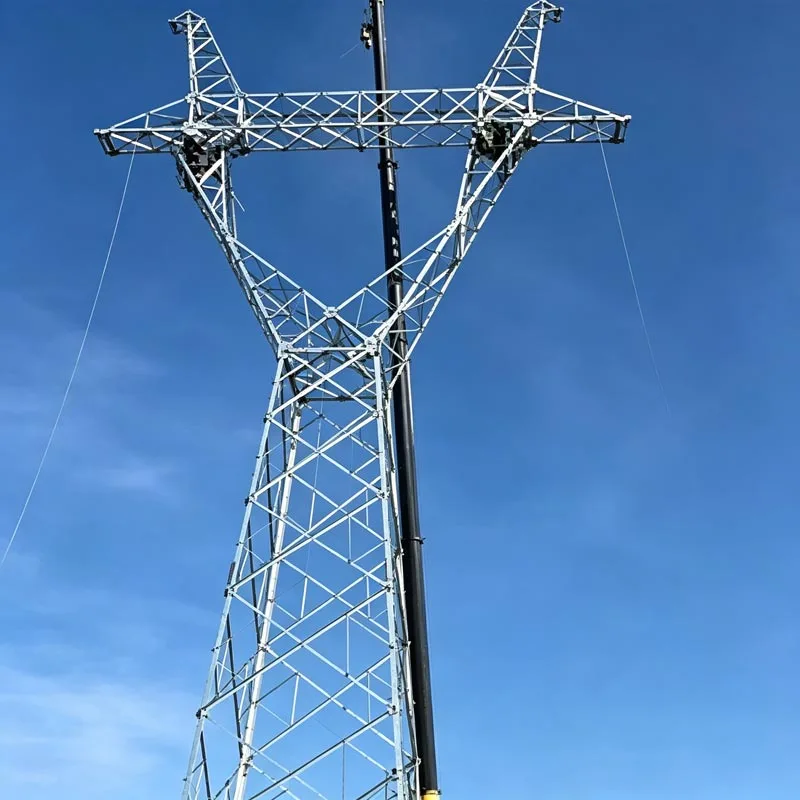

Wieża napędowa ze stali ocynkowanej kątowej
Wieże przesyłowe mocy ze stali ocynkowanej kątowej produkowane przez fabrykę Qingdao Anbang to konstrukcje stalowe typu kratowego szeroko stosowane do podtrzymywania napowietrznych linii energetycznych w sieciach elektrycznych. Wieże te, wykonane z kątowników stalowych walcowanych na gorąco i zabezpieczone cynkowaniem ogniowym, zapewniają wysoką wytrzymałość mechaniczną, doskonałą odporność na korozję i długą żywotność (zwykle 40–50 lat). Ich konstrukcja o otwartej siatce minimalizuje obciążenie wiatrem, jednocześnie maksymalizując wydajność konstrukcyjną, dzięki czemu nadają się do stosowania w różnych poziomach napięcia (10 kV do ponad 800 kV) i warunkach terenowych.
Jako niezawodny producent i dostawca w Chinach posiadamy naszą fabrykę. Jeśli chcesz kupić produkty wysokiej jakości i trwałe, skontaktuj się z nami.
