Trwała fabryka wież stycznych w Chinach

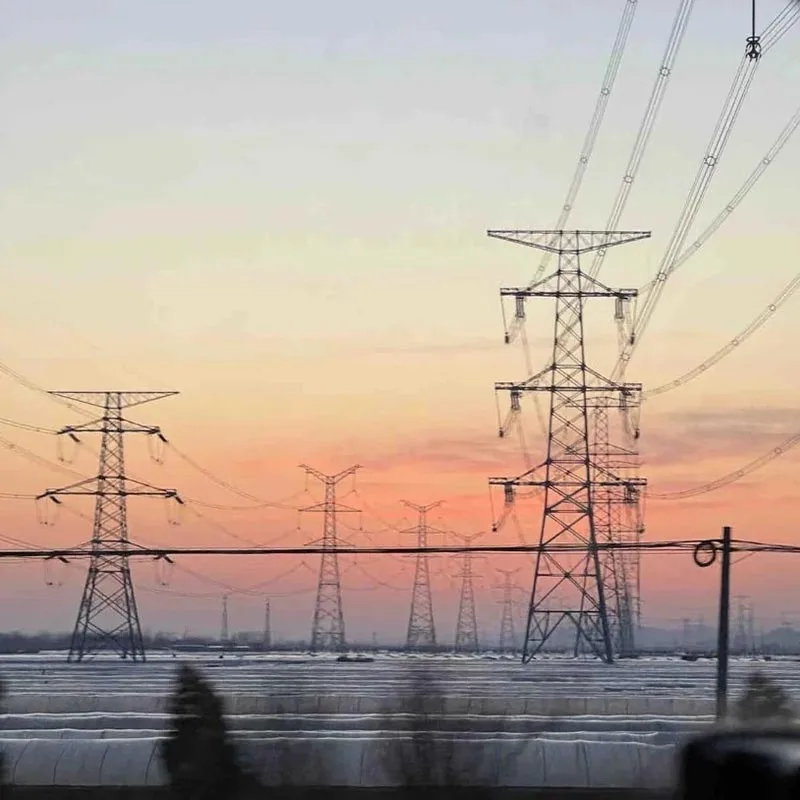

Jako główna wieża szkieletowa napowietrznych linii przesyłowych, wieża liniowa stanowi ponad 80% całkowitej liczby wież transmisyjnych w sieci. Jest to najczęściej stosowany podstawowy typ wieży w infrastrukturze sieci elektroenergetycznej, transporcie nowych elektrowni i projektach modernizacji miejsko-wiejskiej sieci energetycznej.

Qingdao Anbang Nowa Energia, opierając się na bazie produkcyjnej konstrukcji stalowych w Shandong i akumulacji technologii krajowego przedsiębiorstwa high-tech, jest głęboko zaangażowana w badania i produkcję całego łańcucha przemysłu konstrukcji stalowych przekładni.

Nasza fabryka opracowała serię produktów z wieżami stalowymi o pełnym napięciu, o prostym kącie, obejmujących główne warunki transmisji 35 kV, 110 kV, 220 kV i 330 kV, w tym wszystkie typy wież, takie jak konstrukcje w kształcie Gana, w kształcie kielicha, w kształcie sowy i w kształcie barana.

Co to jest wieża styczna?

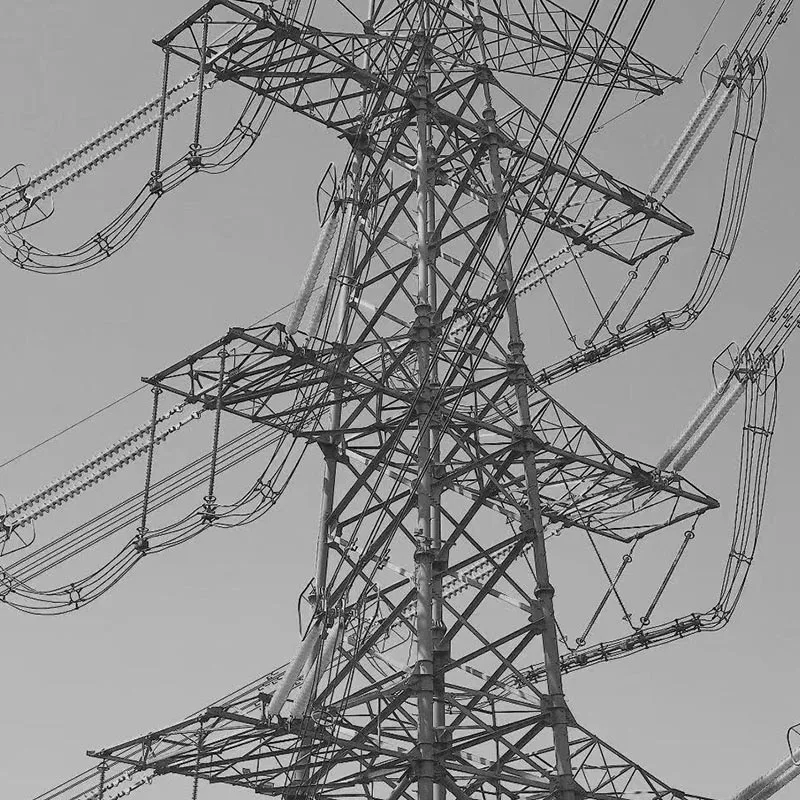

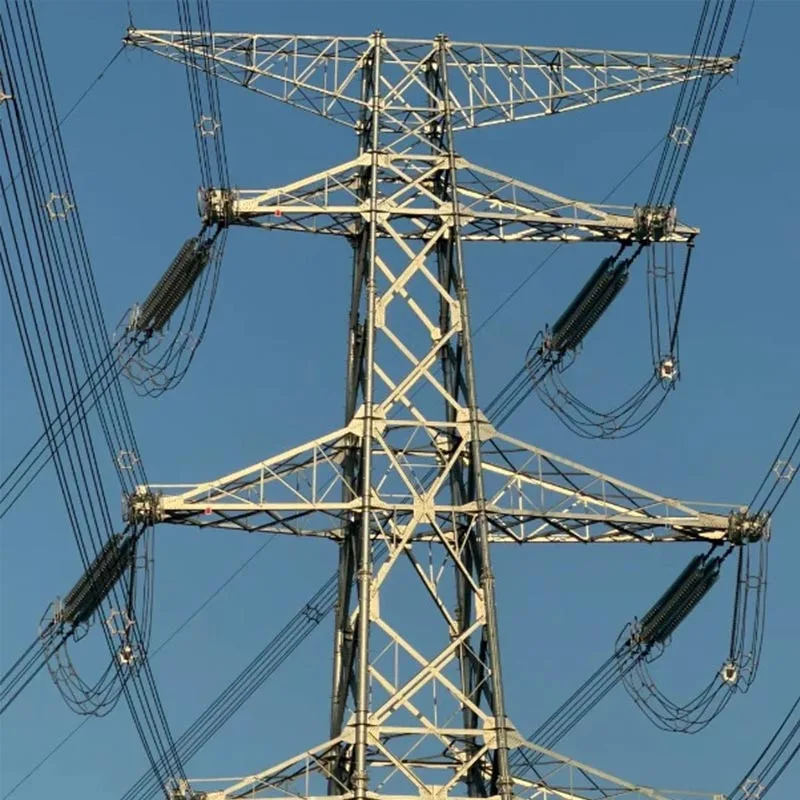

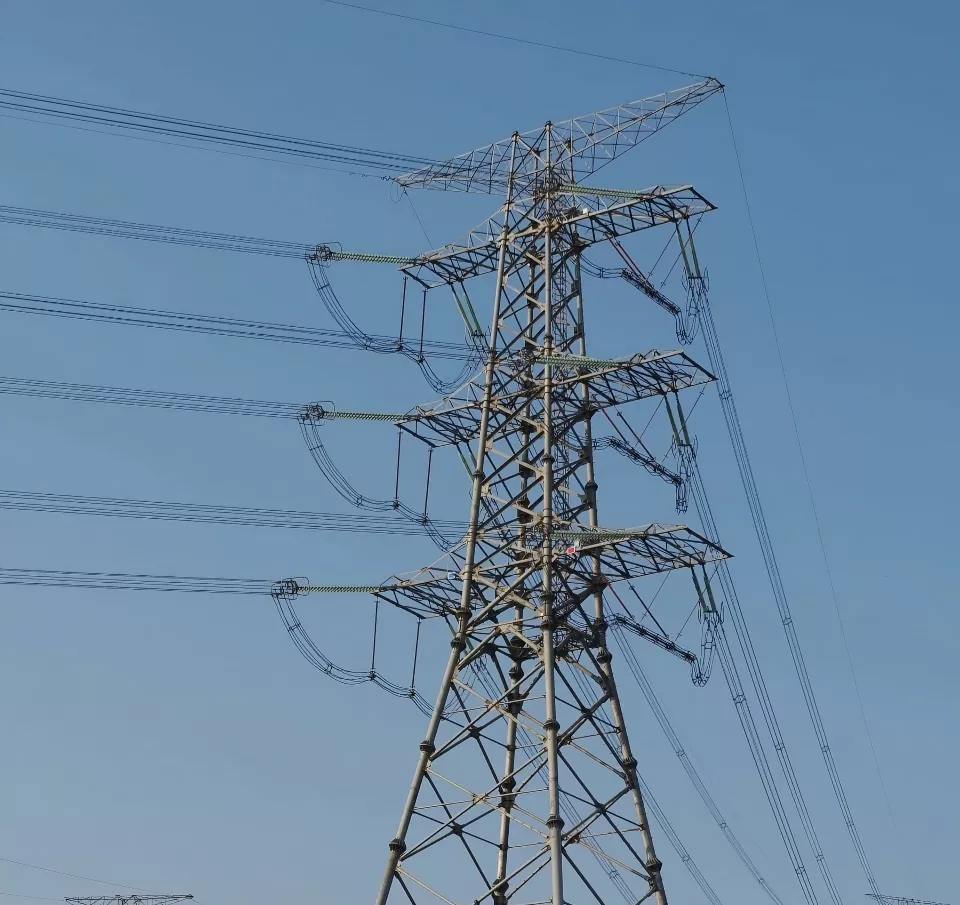

Wieże Anbang Tangent Towers są pozycjonowane jako wyjątkowe konstrukcje nośne dla prostych odcinków przesyłowych, przenoszące jedynie ciężar przewodów i drutów uziemiających, obciążenia lodem i poziome obciążenia wiatrem, bez trwałego napięcia wzdłużnego i naprężenia kątowego linii.

Koncentrując się na lekkiej konstrukcji mechanicznej kratownicy, odporności na korozję w każdych warunkach, precyzyjnej optymalizacji konstrukcji oraz wygodnej konstrukcji i konserwacji, można je dostosować do różnorodnych scenariuszy infrastruktury, takich jak równiny, wzgórza, góry, przybrzeżne środowiska o wysokiej wilgotności i mgle solnej oraz nowe parki energetyczne.

Stanowią stabilny, trwały i ekonomiczny system wsporczy konstrukcji stalowej dla dalekobieżnych korytarzy przesyłowych, spełniając jednocześnie wymagania projektu w zakresie dostaw energii fotowoltaicznej i wiatrowej, transformacji sieci miejsko-wiejskiej oraz międzywojewódzkich sieci elektroenergetycznych, stanowiąc podstawowy element nośny nowych sieci przesyłowych energii elektrycznej.

Nasz pełny system specyfikacji wieżowych

1. Seria konwencjonalna niskonapięciowa (35 kV/110 kV)

Głównie powyższe wieże w kształcie litery Z i uproszczone wieże suche, z niskimi i lekkimi korpusami wież, niewielkimi śladami fundamentów, odpowiednie dla miejskich i wiejskich sieci dystrybucyjnych, miejskich oddziałów przesyłowych oraz małych pobliskich nowych projektów energetycznych podłączonych do sieci.

2. Seria magistrali wysokiego napięcia (220 kV/330 kV)

Standardowe wieże proste typu suchego i w kształcie miseczki, zoptymalizowany rozstaw ramion i odległość koordynacji izolacji, wystarczająca redundancja sztywności, odpowiednia dla głównych linii przesyłowych sieci elektroenergetycznej, międzyregionalnych linii przesyłowych oraz linii odpływowych dużych elektrowni wiatrowych i słonecznych.

3. Kompaktowa seria specjalistyczna

Kompaktowe, proste wieże o wąskiej podstawie, zmniejszające rozpiętość korzeni wież i powierzchnię korytarza, odpowiednie do projektów na obszarach o ograniczonych zasobach gruntów, w pobliskich obszarach mieszkalnych i ograniczonych korytarzach ekologicznych; kompatybilny również z małymi kątami i niewielkimi warunkami skrętu, zwiększając elastyczność układu linii.

4. Ogólne parametry konstrukcyjne

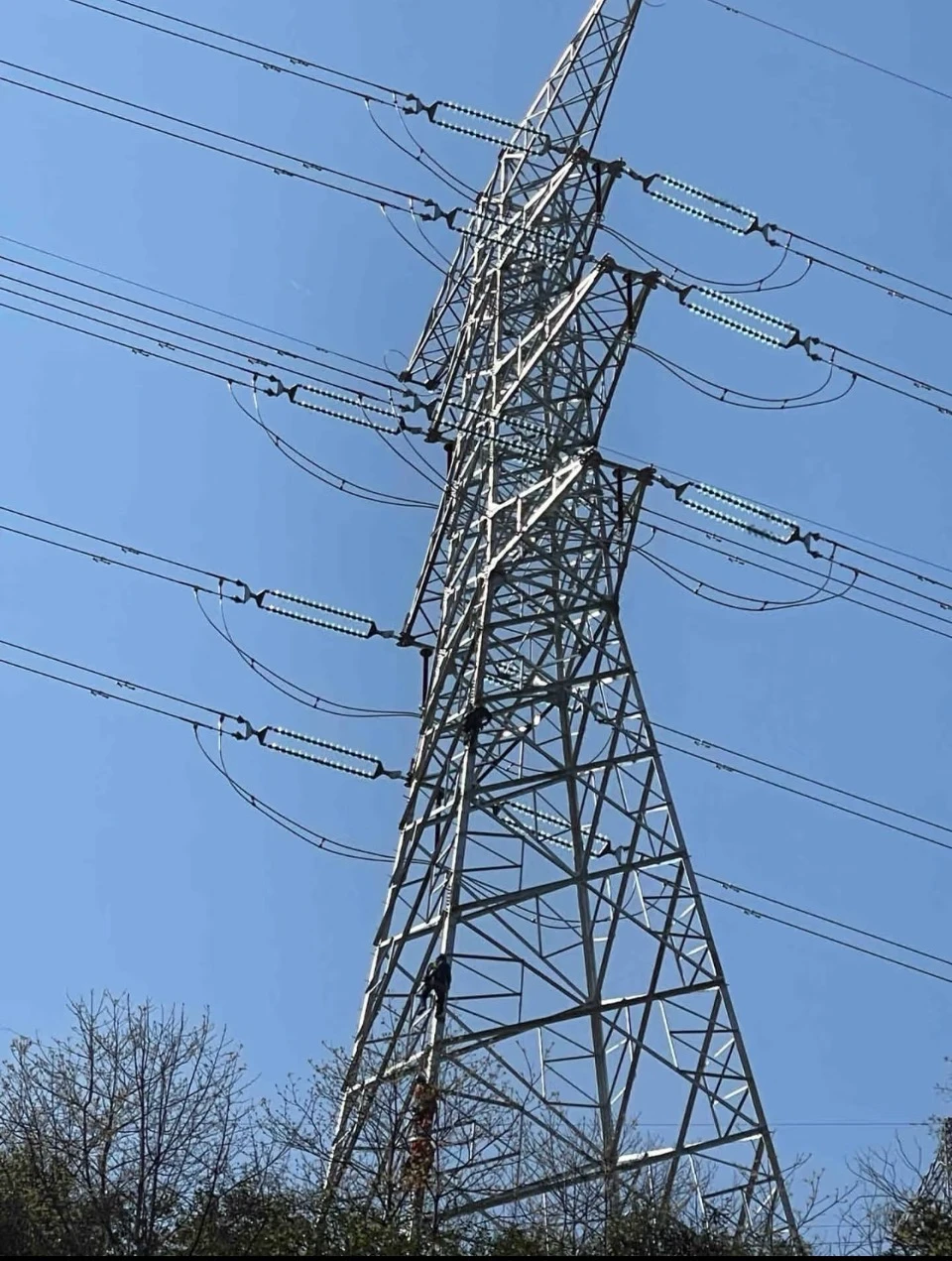

Głównymi materiałami są wysokowytrzymała stal niskostopowa Q345B i Q420, konstrukcja kratownicowa montowana w całości na śrubach, trapezowa konstrukcja stożkowego korpusu wieży, wysokość wieży od 18 m do 75 m, odpowiednia dla konwencjonalnych rozpiętości od 80 m do 400 m, ściśle zgodna ze specyfikacją projektowania linii przesyłowych mocy GB50545 oraz standardami branżowymi konstrukcji stalowych DL/T w zakresie produkcji i wytwarzania.

Podstawowe zalety produktu

(1) Optymalizacja strukturalna

Opierając się na technologii symulacji i analizy struktury elementów skończonych, przekrój poprzeczny, nachylony układ materiałów i naprężenia złącza korpusu wieży są optymalizowane w całym obszarze, rezygnując z tradycyjnego, zbędnego projektowania materiałów.

Pod warunkiem spełnienia krajowych wymagań dotyczących obciążenia wiatrem, odporności na trzęsienia ziemi i pokrywy lodowej, ciężar własny korpusu wieży jest zoptymalizowany o 12% ~ 18%, ścieżka przenoszenia siły kratownicy jest czysta, a dokładność kontroli ugięcia jest lepsza niż średnia w branży.

Otwór korzenia fundamentu jest mniejszy, ilość wykopów ziemnych i zużycie betonu są jednocześnie zmniejszone, co znacznie zmniejsza koszty nabycia gruntu pod projekt i budowy cywilnej, a także zapewnia optymalną równowagę pomiędzy redundancją bezpieczeństwa konstrukcyjnego, stopniem wykorzystania materiału i kosztem projektu.

(2) Odporny na korozję

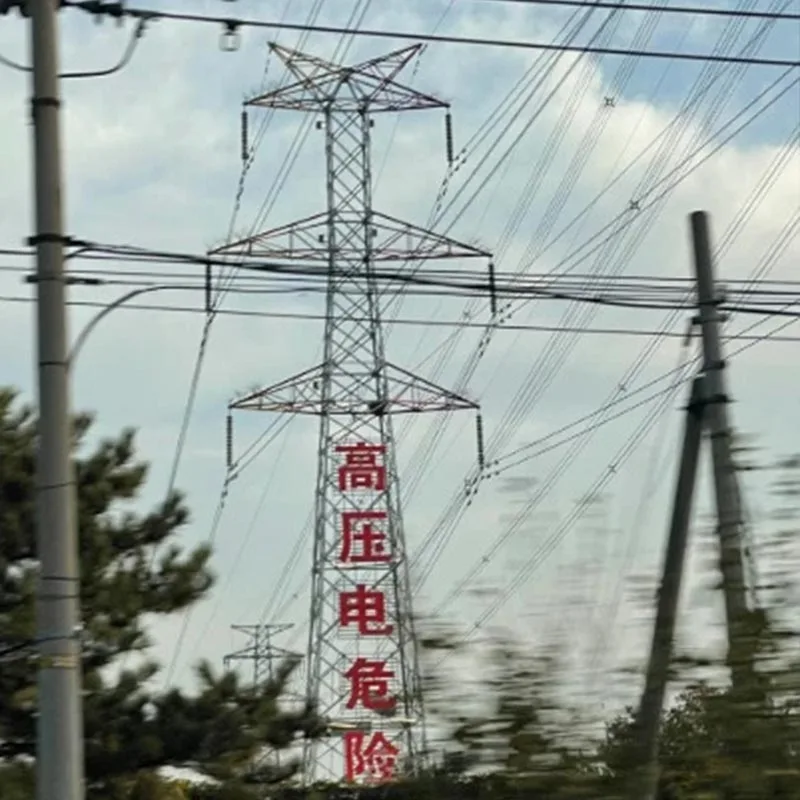

Anbang przyjmuje cały proces cynkowania ogniowego zgodnie z normą krajową.

Stal jest zanurzana na całym obszarze, a grubość warstwy cynku jest jednolita i stabilna ≥ 85 μm, w połączeniu z pasywacją i obróbką uszczelniającą, aby wytrzymać przybrzeżną mgłę solną, przemysłowe kwasy i zasady, wilgotną kondensację, deszcz, śnieg i zamarzanie oraz inną korozję środowiskową.

Podstawowy okres użytkowania produktu wynosi 50 lat, a warstwa antykorozyjna zanika powoli podczas użytkowania na zewnątrz, znacznie zmniejszając częstotliwość późniejszych napraw lakieru i usuwania rdzy, operacji i konserwacji, zmniejszając koszty eksploatacji i konserwacji w całym cyklu życia oraz dostosowując się do złożonych środowisk regionalnych, takich jak wybrzeże Shandong, wysoka wilgotność w głębi lądu oraz silne zimno i lód na północy.

(3) Opracowana samodzielnie struktura patentów bezpieczeństwa

Wyposażona w opatentowaną przez Anbang New Energy opatentowaną przez Anbang New Energy konstrukcję zapobiegającą wspinaniu się, wieża jest wyposażona w chowany pedał dostępu, który jest automatycznie poddawany recyklingowi i chowany podczas codziennej bezczynności, zapobiegając wspinaniu się nieistotnemu personelowi z naruszeniem przepisów.

Tylko profesjonalny personel obsługujący i konserwujący może odblokować i rozszerzyć kanał konserwacji, biorąc pod uwagę ochronę bezpieczeństwa pracy na dużych wysokościach i kontrolę bezpieczeństwa publicznego, wypełniając luki w zabezpieczeniach tradycyjnych wież bez zabezpieczeń i łatwych do wspinania się oraz spełniając wymagania standaryzacji bezpieczeństwa sieci energetycznej.

(4) Prefabrykowana produkcja modułowa

Cała fabryka komponentów wieży standaryzuje wykrawanie, wykrawanie i montaż wstępny, a wszystkie otwory na śruby są dokładnie dopasowane i nie ma potrzeby wtórnego cięcia i spawania na miejscu, wymagane jest jedynie łączenie i montaż śrub.

Lekki podział komponentów, brak problemów w transporcie drogowym i wygodny transport nierównych górskich odcinków dróg.

Uproszczony proces instalacji, skrócony czas pracy na dużych wysokościach i synchronicznie zmniejszone koszty siły roboczej i okresu budowy, odpowiednie do awaryjnych napraw sieci energetycznej i projektów pośpiechu w zakresie infrastruktury wsadowej, wygodnego demontażu i modyfikacji oraz wymiany komponentów, a także ma wtórną wartość ponownego wykorzystania.

(5) Dostosuj się do szerokiej gamy środowisk

Projekt konstrukcyjny obejmuje 8 poziomów odporności na trzęsienia ziemi, 12 poziomów odporności na wiatr i trudne warunki pokrywania lodem.

Wytrzymałość stali nie ulega pogorszeniu w środowiskach o bardzo niskiej temperaturze i niskiej temperaturze, a właściwości konstrukcyjne przybrzeżnych środowisk o wysokiej zawartości soli są stabilne.

Forma fundamentu jest elastycznie dostosowana do fundamentów wykopanych, fundamentów płytowych i fundamentów płytko zakopanych, odpowiednia dla wielu geologii błota, zboczy, gór i równin, bez przekształcania terenu na dużą skalę.

Nadaje się do niestandardowych scenariuszy, takich jak peryferyjne korytarze przesyłowe nowych stacji energetycznych i sieci liniowe w odległych obszarach górskich.

(6) Cały łańcuch kontroli jakości

Jako krajowe przedsiębiorstwo high-tech Anbang ustanowiło kompleksowy system kontroli jakości obejmujący ponowną inspekcję huty stali, testowanie dokładności wykrawania, wykrywanie wad spoin, testowanie warstwy ocynkowanej i test symulacji obciążenia.

Ściśle porównaj standardy produkcyjne sieci stanowej i chińskiej południowej sieci energetycznej, przy dużej wymienności komponentów i zerowych odchyleniach w wielkości dostaw w partiach, aby zapewnić spójność wsadowego montażu linii.

Scenariusze zastosowań

Prosty szkieletowy kanał przesyłowy wysokiego/niskiego napięcia sieci państwowej i lokalnej sieci elektroenergetycznej;

Elektrownie fotowoltaiczne i farmy wiatrowe wysyłają nową energię elektryczną na specjalne linie;

Modernizacje miejskich i wiejskich sieci elektroenergetycznych, transformacja sieci wiejskich oraz wewnętrzne linie energetyczne w parkach przemysłowych;

Projekty przesyłu energii w korytarzach o ograniczonym dostępie, takich jak pagórkowate góry, wybrzeża przybrzeżne i rezerwaty ekologiczne;

Łączenie wsadowe dalekobieżnych linii prostych i wież nośnych odpornych na napięcie w celu zbudowania kompletnego systemu przesyłowego.

Usługi wspierające przedsiębiorstwo

Qingdao Anbang Nowa Energiazapewnia kompleksowe rozwiązania w zakresie pełnego łańcucha, od wczesnego przeglądu linii, niestandardowego projektu typu wieży, szczegółowej weryfikacji rysunków, po masową produkcję i produkcję fabryczną, dystrybucję pojazdów logistycznych, wskazówki techniczne dotyczące instalacji na miejscu, a później zintegrowane usługi operacyjne i konserwacyjne.

Wspieramy dostosowywanie eksportu zagranicznego, spersonalizowane badania i rozwój niestandardowych parametrów, polegamy na zaletach zdolności produkcyjnych Jiaozhou Intelligent Manufacturing Industrial Park, zapewniamy szybką dostawę na dużą skalę i zapewniamy niezawodne wsparcie konstrukcji stalowych dla krajowych i zagranicznych projektów infrastruktury energetycznej ze stabilną zdolnością produkcyjną, podstawową jakością i obsługą w pełnym cyklu.
