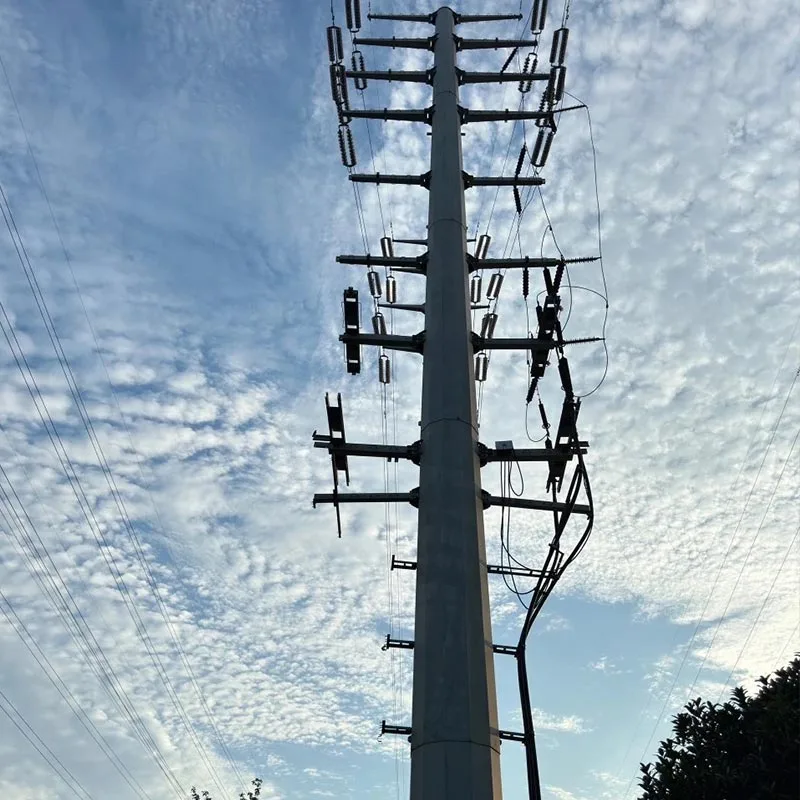

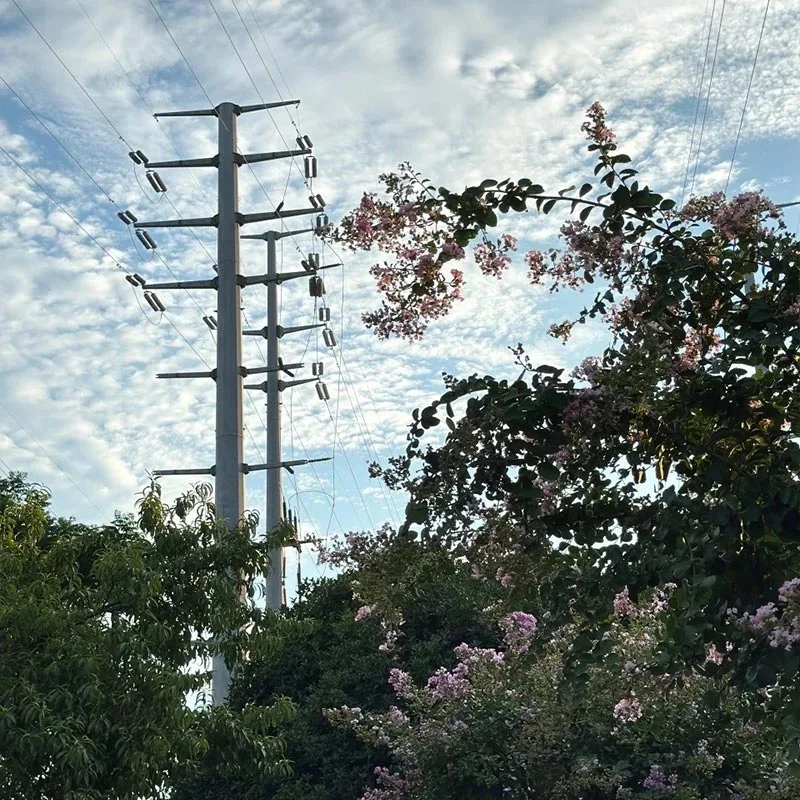

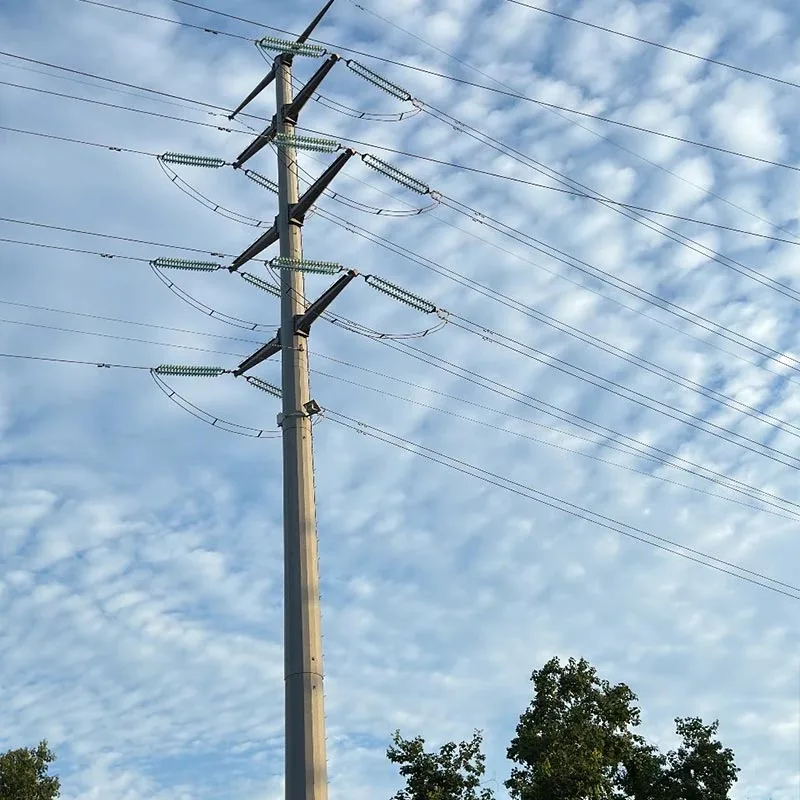

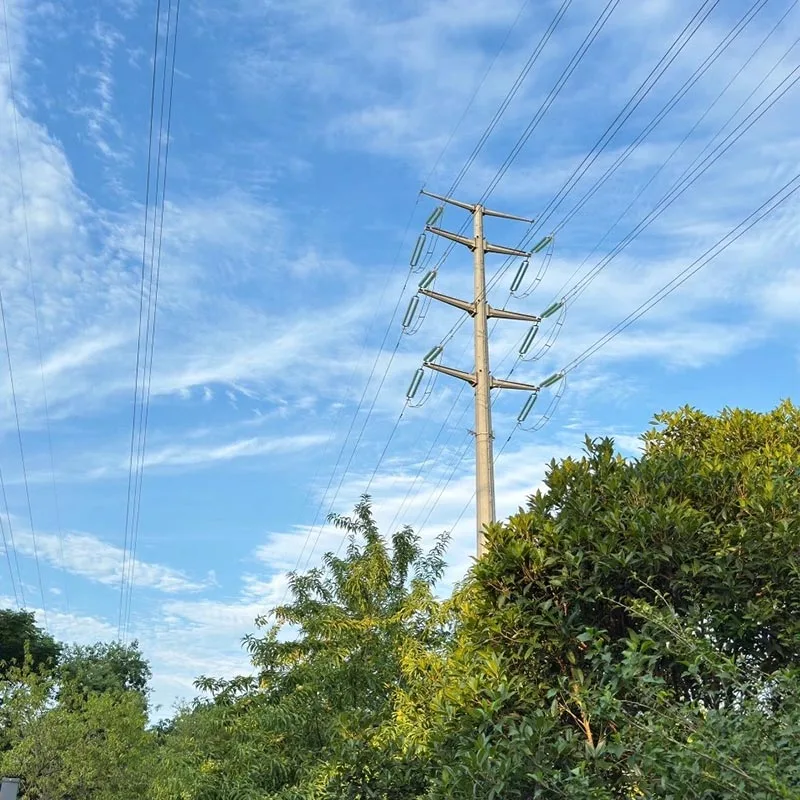

Wieża transmisyjna z rur stalowych ocynkowanych

Wieże przesyłowe z rur stalowych ocynkowanych Qingdao Anbang New Energy wykorzystują jako podstawę rury stalowe o wysokiej wytrzymałości Q355B/Q420 materiału, poddanego ogólnemu procesowi cynkowania ogniowego i zaprojektowanego ze stożkowymi/wielostronnymi rurami struktury.

Oferują takie zalety, jak doskonała odporność na korozję, stabilność strukturalna, wydajny montaż, i kompaktowe zagospodarowanie terenu. Produkty są szeroko stosowane w miejskich sieciach energetycznych, przesyłach górskich, przybrzeżnych i przemysłowych obszarach zanieczyszczonych, zdolnych do długotrwałej, stabilnej pracy w ekstremalnych warunkach i stanowiących podstawowy sprzęt pomocniczy nowoczesne projekty przesyłowe.

Zalety produktu

Wysoka trwałość

Wieże transmisyjne z rur stalowych ocynkowanych przyjmują ogólne zanurzenie na gorąco cynkowanie o grubości warstwy cynku ≥85μm, tworząc zarówno izolację fizyczną, jak i ochronę elektrochemiczną.

Na świeżym powietrzu żywotność przekracza 30 lat, nadaje się do trudnych warunków, takich jak obszary przybrzeżne, mgła solna i przemysł zanieczyszczenie.

Stabilna konstrukcja

Sekcje rurowe mają równomierny rozkład naprężeń i duże zginanie sztywność. Współczynnik oporu wiatru jest o 20% -40% niższy niż w przypadku wież stalowych kątowych.

Wytrzymuje silny poziom 11 wiatry, trzęsienia ziemi o magnitudzie 8 i duże obciążenia lodem, przy doskonałej stabilności w ekstremalnych warunkach.

Wydajna konstrukcja

Fabrycznie prefabrykowana konstrukcja segmentowa ze śrubą kołnierzową połączenia umożliwiają szybki montaż na miejscu bez stosowania wielkogabarytowych urządzeń dźwigowych.

Czas budowy skraca się o 50%, znacznie obniżając koszty projektu.

Szerokie możliwości adaptacji

Wieże transmisyjne z rur stalowych ocynkowanych mają zwartą konstrukcję, co zapewnia oszczędność około 50% powierzchni w porównaniu do tradycyjnych wież stalowych kątowych.

Nadaje się na wąskie działki miejskie, górskie, nadmorskie obszary i inne złożone tereny, konfigurowalne na wysokościach od 5 do 150 metrów.

Niezawodna jakość

Wykonane ze stali o wysokiej wytrzymałości, produkcja spełnia normy krajowe m.in jak GB 50545 i DL/T 5154, z pełną kontrolą jakości procesu, w tym kontrolą spoin i badaniem warstwy cynku. Całkowicie wykwalifikowana, stabilna wydajność.

Jak wybrać model

Wybierz według poziomu napięcia

10 kV–35 kV: Stosować jednoobwodowe wieże transmisyjne ze stali ocynkowanej, wysokość 15–30 m, grubość ścian 6–10 mm, odpowiednie do miejskich i parkowych linii niskiego napięcia.

110 kV–220 kV: Stosować dwutorowe/wielotorowe wieże transmisyjne ze stali ocynkowanej, wysokość 30–60 m, grubość ścian 10–16 mm, spełniające potrzeby przesyłu średniego i wysokiego napięcia.

500 kV i więcej: Należy zastosować specjalne wieże transmisyjne ze stali ocynkowanej o bardzo wysokim napięciu, wysokość 60–150 m i grubość ścian 16–20 mm, odpowiednie do transmisji na duże odległości i na bardzo duże odległości.

Wybór w zależności od warunków środowiskowych

Obszary przybrzeżne / obszary o wysokiej korozji: Wybierz wieże transmisyjne ze stali ocynkowanej o wysokiej odporności na korozję i cynku powłoka ≥100μm zwiększająca odporność na mgłę solną.

Silny wiatr/obszary sejsmiczne: Wybierz wzmocnione konstrukcje, zoptymalizuj przekrój poprzeczny i grubość ścian, aby poprawić wiatr i odporność na trzęsienia ziemi.

Teren górzysty/złożony: Wybierz lekkie wieże transmisyjne ze stali ocynkowanej o wąskiej podstawie, aby je pomieścić warunki transportu i montażu.

Wybór według celów funkcjonalnych

Proste Wieże: Stosowany na prostych odcinkach linii przenoszących pionowe i poziome obciążenia wiatrem.

Wieże napinające/kątowe: Używany do zmiany kierunku linii i konwersji napięcia, przy niezrównoważonym napięciu.

Wieże terminalowe/przejściowe: Używany na początku/końcu linii oraz do przekraczania rzek lub dróg, wymagających wyższych nośność.

Nasze usługi

Indywidualny projekt: Nasz profesjonalny zespół zapewnia spersonalizowane projekty wież transmisyjnych z rur stalowych ocynkowanych w oparciu o poziomy napięcia, teren i warunki pogodowe, spełniając potrzeby różnych projektów.

Inteligentna produkcja pełnoprocesowa: Z własną nowoczesną fabryką wyposażoną w cięcie CNC, automatyczne spawanie, i linie produkcyjne do cynkowania ogniowego, osiągamy pełną kontrolę jakości procesu, od surowców po wykończenie produktów, o miesięcznych zdolnościach produkcyjnych przekraczających 5000 ton.

Dostawa w jednym miejscu: Oferujemy zintegrowane usługi obejmujące produkcję, transport, wskazówki dotyczące instalacji na miejscu, i szkolenia techniczne, zapewniające sprawną realizację projektu.

Gwarancja posprzedażna: Zapewniamy 15-letnią gwarancję, 24-godzinną pomoc techniczną oraz regularne przeglądy i konserwacja w celu rozwiązania problemów z produktem przez cały cykl jego życia.

Środki ostrożności dotyczące stosowania

Przed montażem sprawdź, czy tabliczka znamionowa wieży transmisyjnej ze stali ocynkowanej odpowiada rysunkowi parametry i sprawdzić, czy korpus wieży, kołnierze i śruby są wolne od odkształceń lub uszkodzeń, upewniając się, że wszystko jest w porządku akcesoria są kompletne.

Do podnoszenia używaj lin nylonowych, aby uniknąć zarysowania powłoki ocynkowanej; odchylenie pionowe podczas instalacji powinna wynosić ≤1/1000, a śruby kołnierza należy dokręcić momentem obrotowym, aby zapewnić niezawodne połączenie.

W fundamencie wieży należy zastosować niezależną stopę betonową C30 z osadzonymi śrubami kotwiącymi i uziemieniem rezystancja powinna wynosić ≤10Ω. Regularnie sprawdzaj skuteczność systemu uziemiającego.

Spawanie lub cięcie powierzchni wieży transmisyjnej ze stali ocynkowanej jest surowo zabronione. Jeśli modyfikacja jest wymagane, należy go ponownie pokryć cynkowaniem ogniowym w celu ochrony przed korozją.

Regularnie sprawdzaj integralność powłoki cynkowej, dokręcenie śrub i deformacje konstrukcyjne; w obszarach przybrzeżnych/obszarach o wysokiej korozji należy sprawdzać co sześć miesięcy i niezwłocznie naprawiać wszelkie uszkodzone powłoki cynkowe.

Personelowi nieprofesjonalnemu surowo zabrania się wspinania się na wieżę transmisyjną ze stali ocynkowanej. Ostrzeżenie wokół wieży należy umieścić znaki typu „Niebezpieczeństwo wysokiego napięcia, zachować bezpieczną odległość”, zachowując bezpieczną odległość.
