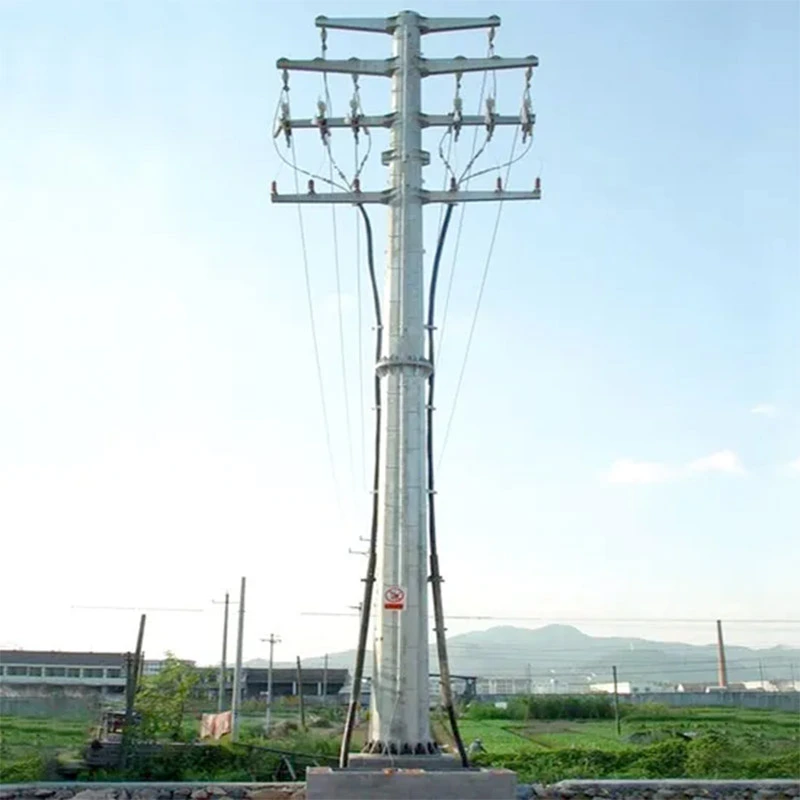

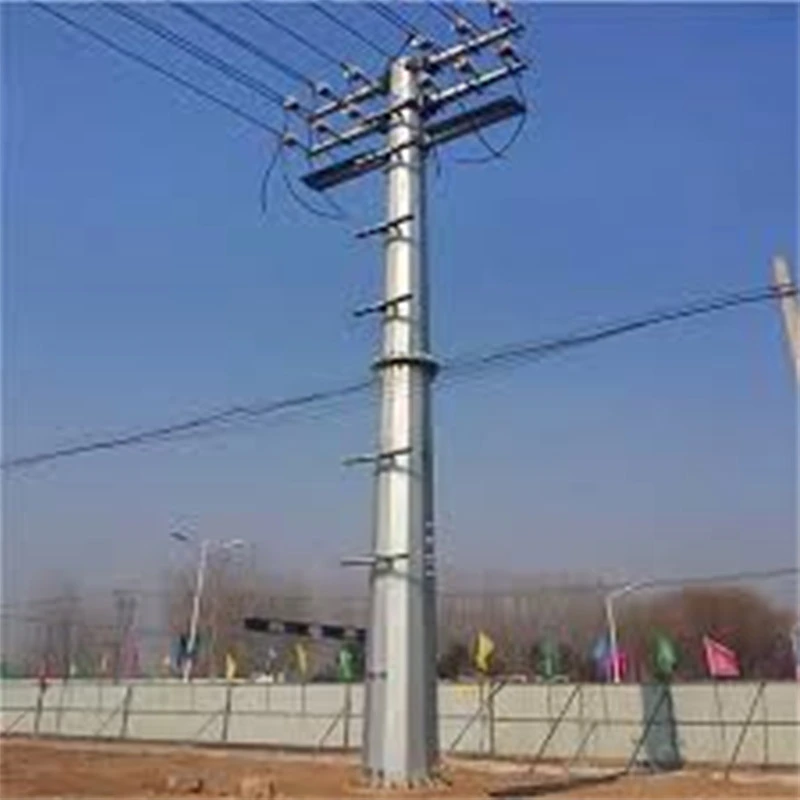

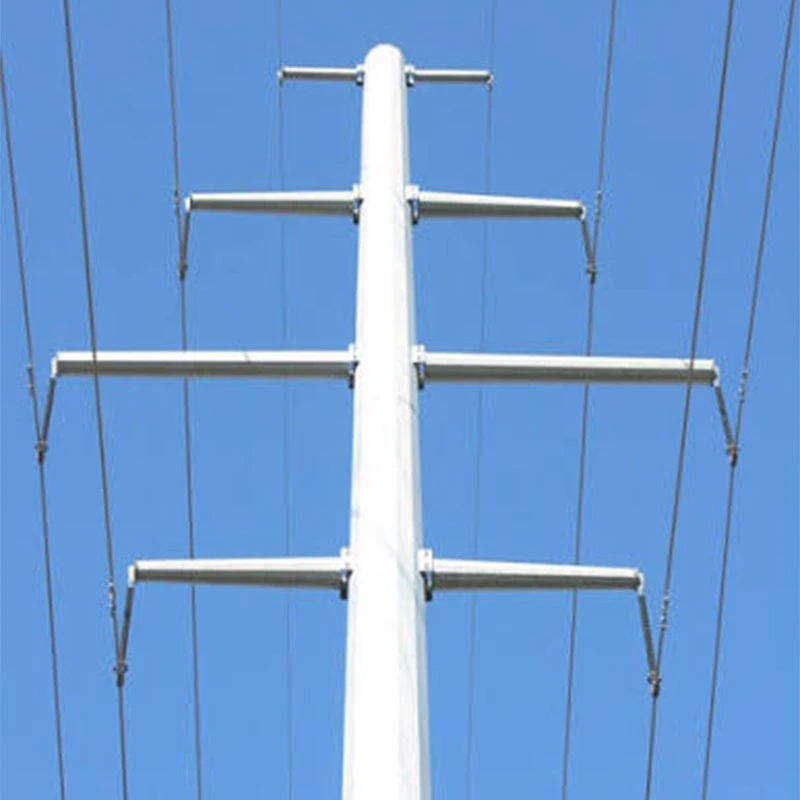

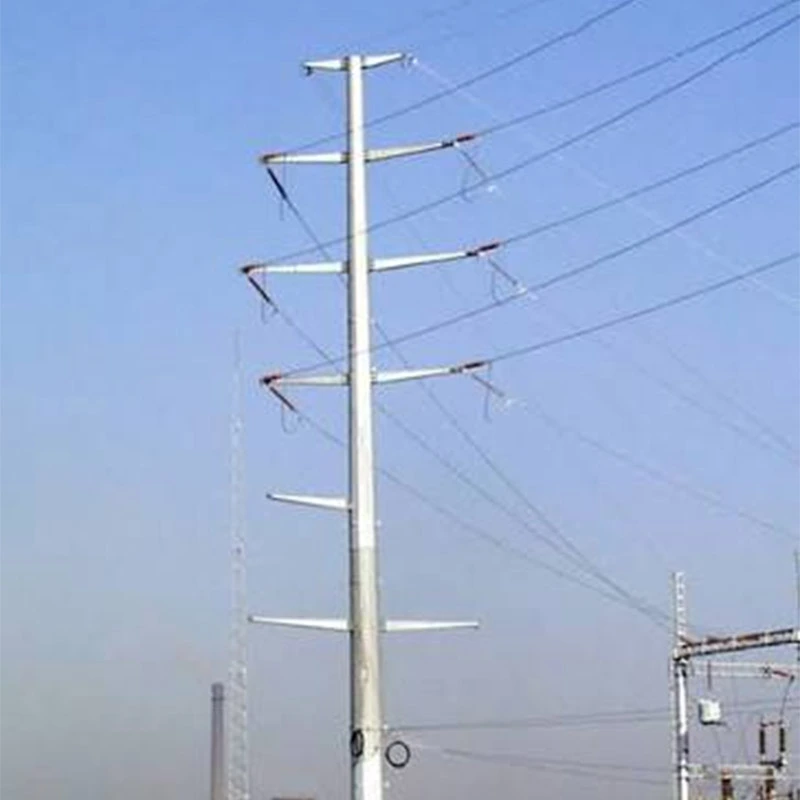

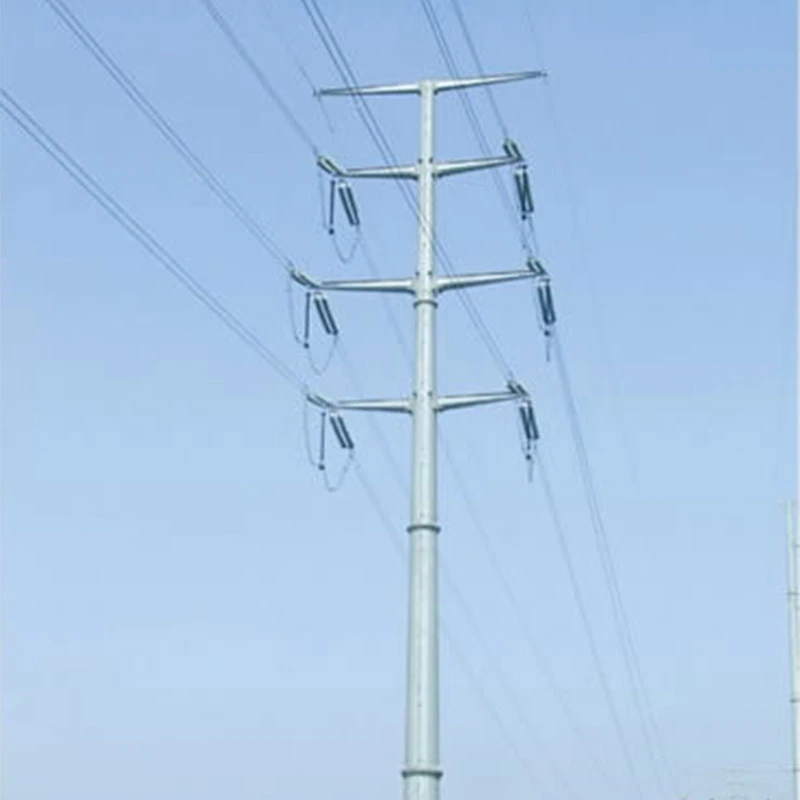

Rurowa stalowa wieża napinająca

Wszystkie produkty są zgodne z normami europejskimi EN 1090 i EN 10025, co zostało potwierdzone autorytatywnymi raportami z testów przeprowadzanych przez strony trzecie od SGS i TÜV. W całym przedsiębiorstwie stosowana jest ścisła kontrola surowców i jakość gotowego produktu produkcji, aby zagwarantować długotrwałe działanie antykorozyjne i wytrzymałość mechaniczną. Posiadamy bogaty projekt globalny doświadczenie, które dostarczyło wieże napinające z rur stalowych dla wielu projektów napowietrznych sieci przesyłowych 220 kV–500 kV w Europie, Azji Środkowej i innych regionach. Zoptymalizowany do przejścia linii w przekroju narożnym, łożysko napinające drut i instalacji w terenie, wieża ta charakteryzuje się wygodnym montażem i niskimi kosztami konserwacji. Na podstawie niestandardowego rysunku można dostarczyć komplet dokumentów certyfikacyjnych odpowiadających ofercie klienta i budowie placu budowy popyt.

Scenariusze zastosowania rurowej stalowej wieży napinającej

Rurowe stalowe wieże napinające są szeroko stosowane w napowietrznych liniach przesyłowych wysokiego napięcia 220 kV–500 kV, idealne do odcinki narożne linii, punkty końcowe, przeprawy przez doliny rzek, tereny górzyste i przybrzeżne strefy mgły solnej, jak a także projekty usuwania mocy dla baz energii odnawialnej wiatrowej i słonecznej.

Dzięki silnym wewnętrznym mocom produkcyjnym nasza fabryka realizuje pełny zakres procesów produkcyjnych: kontrola surowca, cięcie CNC, spawanie zrobotyzowane, montaż wstępny, cynkowanie ogniowe i produkt gotowy testowanie, wspieranie niestandardowej produkcji według rysunków klienta i parametrów obciążenia witryny.

Ścisła kontrola jakości obejmuje każdy etap produkcji. Krytyczne spoiny podlegają testom nieniszczącym. Produkty są zgodne z normami EN 1090, EN 10025, wraz z autorytatywnymi raportami z testów stron trzecich SGS i TÜV obejmującymi wytrzymałość mechaniczna i działanie antykorozyjne.

Te prefabrykowane wieże, sprawdzone w wielu zagranicznych projektach przesyłowych, umożliwiają szybki i niski montaż w terenie konserwacji, doskonale dopasowując się do wymagań przetargowych i budowlanych EPC o złożonym terenie

Wiarygodne dane i raporty z testów

Nasza rurowa stalowa wieża napinająca przechodzi kompleksową weryfikację przez stronę trzecią przez SGS i TÜV, z pełnym raporty z testów fizycznych dostępne do złożenia oferty projektowej. Elementy testowe obejmują wydajność mechaniczną surowca, ultradźwiękowa nieniszcząca kontrola spawania, cynkowanie ogniowe, działanie antykorozyjne, tolerancja wymiarów i symulowany test obciążenia konstrukcyjnego.

Kluczowe wiarygodne dane testowe

1. Podłoże stalowe:granica plastyczności ≥355 MPa, wytrzymałość na rozciąganie 470-630 MPa, udarność w niskiej temperaturze energia ≥34J przy -20 ℃.

2. Cynkowanie ogniowe:średnia grubość powłoki cynkowej ≥86 µm; Test w mgle solnej wykazuje brak czerwonej rdzy tworzenie się w cyklu trwającym 1000 godzin, zapewniając długoterminową odporność na korozję na zewnątrz.

3. Złącze spawane:100% ultradźwiękowa kontrola NDT, nie wykryto żadnych pęknięć ani wad niepełnego stopienia.

4. Obciążenie konstrukcyjne:pełnowymiarowy test próbny potwierdza stabilną wydajność przy projektowej prędkości wiatru do 45 m/s i przy dużym obciążeniu lodem.

Standardowe wytyczne dotyczące rutynowej konserwacji rurowej stalowej wieży napinającej

Niniejsza wytyczna obejmuje regularne kontrole i konserwację masztów napinających z rur stalowych stosowanych w sieciach 220 kV–500 kV napowietrznych linii przesyłowych, zapewniających długoterminową, bezpieczną pracę.

Kontrola wizualna i strukturalna

Co 6-12 miesięcy przeprowadzaj całościową kontrolę wizualną. Sprawdź odkształcenie korpusu wieży, poluzowanie lub brak śrub części, stan połączeń rurowych i osiadanie fundamentów. Dokręcić luźne śruby momentem obrotowym określonym w nasze dokumenty z testów fabrycznych. Niezwłocznie wymień uszkodzone elementy.

Kontrola antykorozyjna

Sprawdź powierzchnie ocynkowane ogniowo. Patrz standard testowy zweryfikowany przez SGS: kwalifikowana grubość powłoki cynkowej ≥86 μm. Uważaj na łuszczącą się warstwę cynku, plamy rdzy, szczególnie na szwach spawalniczych i przybrzeżnych strefach mgły solnej. Retusz Po pojawieniu się czerwonej rdzy należy nałożyć farbę antykorozyjną.

Kontrola spawów i części pomocniczych

Sprawdź kluczowe złącza spawane; Aby wykryć pęknięcia powierzchniowe, należy odwołać się do standardów ultradźwiękowych badań NDT TÜV. Sprawdź izolatory, armaturę i urządzenia uziemiające. Upewnij się, że rezystancja uziemienia pozostaje zgodna z wymaganiami projektowymi.

Konserwacja po ekstremalnych warunkach pogodowych

Po silnym wietrze, silnym lodzie lub trzęsieniu ziemi należy przeprowadzić specjalną pilną kontrolę. Sprawdź ugięcie wieży i połączenie integralność. Wszystkie zapisy dotyczące konserwacji należy przechowywać w celu umożliwienia ich prześledzenia. Nasz zespół techniczny oferuje wsparcie posprzedażowe do oceny złożonego obiektu i wymiany komponentów.

Certyfikaty stalowej wieży napinającej Anbang

Wieża napinająca z rur stalowych Qingdao Anbang New Energy posiada kompletne certyfikaty na poziomie systemu i produktu wspieranie globalnych projektów przesyłu wysokiego napięcia, w szczególności przetargów EPC w UE i Azji Środkowej.

Nasza fabryka posiada certyfikaty Systemu Zarządzania Jakością ISO 9001, Systemu Zarządzania Środowiskiem ISO 14001 oraz ISO 45001 System Bezpieczeństwa i Higieny Pracy, gwarantujący ustandaryzowaną kontrolę produkcji w pełnym cyklu wejście surowca do dostawy gotowego produktu.

W przypadku dostępu do rynku europejskiego produkty są zgodne z normami EN 1090-1 (EXC3) i EN 10025-2, z oznakowaniem CE wydanym zgodnie z UE CPR przepisami, wraz z zatwierdzonymi dokumentami Zakładowej Kontroli Produkcji (FPC) sprawdzonymi przez jednostkę notyfikowaną TÜV, TÜV SÜD. Wiarygodne raporty z testów stron trzecich są dostarczane przez SGS i TÜV i obejmują właściwości mechaniczne stali oraz właściwości ultradźwiękowe Badania NDT dla spoin, grubości cynkowania ogniowego i właściwości antykorozyjnych w mgle solnej.

Oprócz międzynarodowych referencji, Anbang posiada krajową licencję na produkcję stali przekładniowej 220 kV–500 kV wieże i zaawansowane technologicznie kwalifikacje przedsiębiorstw. Wszystkie certyfikaty, raporty z testów materiałów MTR, protokoły kontroli są identyfikowalne i możliwe do dostarczenia wraz z towarami do przeglądu i akceptacji projektu.

Zalety stalowej wieży napinającej Anbang

Wieża napinająca z rur stalowych Anbang zapewnia wszechstronną wytrzymałość w zakresie wydajności konstrukcyjnej i produkcji wydajność, kontrola jakości, wsparcie certyfikacyjne i możliwość adaptacji projektu dla przesyłu wysokiego napięcia 220kV-500kV projekty.

Pod względem parametrów konstrukcyjnych okrągła konstrukcja z rur stalowych zapewnia wyższy stosunek wytrzymałości do masy. Skutecznie przeciwdziała silny wiatr, powłoka lodowa i siła sejsmiczna, odpowiednia na zakręty, punkty końcowe, przeprawy rzeczne i przybrzeżne regiony mgły solnej. Cynkowanie ogniowe gwarantuje długotrwałe działanie antykorozyjne zgodnie z oczekiwaniami żywotność do 30-50 lat. Przy wsparciu naszej własnej linii produkcyjnej wdrażamy kompletne procedury obejmujący kontrolę surowców, cięcie CNC, spawanie zrobotyzowane i wstępny montaż gotowego produktu. Ścisła jakość kontrola przebiega przez każdą procedurę roboczą. Produkty są zgodne z normami EN 1090-1 EXC3 i EN 10025-2, poprzez oznakowanie CE, wraz z raportami z testów stron trzecich SGS i TÜV obejmującymi właściwości mechaniczne, ultradźwiękowe badania nieniszczące inspekcja spawania i test antykorozyjny w komorze solnej.

Wspieramy produkcję niestandardową na podstawie rysunków klienta. Dzięki bogatemu doświadczeniu w realizacji zagranicznych projektów EPC dostarczamy kompletne produkty dokumenty certyfikacyjne, raporty MTR i techniczne wsparcie posprzedażowe, upraszczające montaż i opuszczanie placu budowy koszty utrzymania na późniejszym etapie.
