Kątowa stalowa wieża o strukturze plastra miodu

Qingdao Anbang New Energy opiera się na globalnym łańcuchu dostaw i zespole obsługi technicznej, aby świadczyć usługi w zakresie pełnego procesu od wczesnego projektowania projektu i niestandardowej produkcji po wskazówki dotyczące instalacji na miejscu i obsługę posprzedażną konserwacja.

Dostarczyliśmy kątowe stalowe wieże o strukturze plastra miodu dla wielu nowych projektów energetycznych w Azja Południowo-Wschodnia, Europa, Afryka i inne regiony.

Potrafimy szybko reagować i dostarczać produkty wysokiej jakości według lokalny klimat, standardy i wymagania dotyczące harmonogramu budowy, wspierając globalną czystą energię i infrastrukturę rozwój.

Nasz produkt ma integrującą się strukturę siatki o strukturze plastra miodu jako rdzeń wysoka nośność tradycyjnych wież stalowych kątowych przy dużej stabilności konstrukcji o strukturze plastra miodu.

The głównym materiałem jest stal kątowa walcowana na gorąco o wysokiej wytrzymałości, która spełnia normy krajowe i jest trwała gorąca kąpiel proces cynkowania antykorozyjnego. Obsługuje pełną personalizację parametrów wysokości wieży, obciążenia i oporu wiatru poziom i nie tylko.

Produkt łączy w sobie zwartą konstrukcję, niewielką powierzchnię, silną odporność na wiatr i wstrząsy sejsmiczne, i niskie koszty utrzymania. Jest zgodny z międzynarodowymi i krajowymi normami, takimi jak ISO 9001 i GB/T 2694, odpowiedni dla konstrukcje o średniej i niskiej wysokości (15–60 metrów) w branży energii odnawialnej, energetyki, komunikacji, bezpieczeństwa i inne dziedzinach, zapewniając wydajne, bezpieczne i opłacalne rozwiązania wsparcia dla projektów globalnych.

Podstawowe zalety

Wsparcie technologii wzmacniania patentów: Nasze stalowe wieże kątowe o strukturze plastra miodu są wyposażone w opatentowane wzmocnienie technologia elementów stalowych stosowanych w wieżach elektroenergetycznych (CN223937740U).

Wieża zbudowana jest z starannie dobrana, walcowana na gorąco stal kątowa o wysokiej wytrzymałości, taka jak Q355B/Q345B, z pogrubionymi płytami węzłowymi (≥5mm) i płyty podstawy (≥16mm). Każda partia posiada certyfikat materiałowy oraz badania wytrzymałości mechanicznej m.in analizy spektroskopowe i próby rozciągania.

Znakomita wydajność strukturalna: Kątowa stalowa wieża o strukturze plastra miodu jest zgodna z przestrzennym trójkątnym mechanizmem systemu i wykorzystuje stal kątową o wysokiej wytrzymałości, zapewniając stabilny środek ciężkości przy dużej odporności na wiatr i lód.

Przez formowanie wsporniki trójkątne poprzez zaciski, pręty gwintowane i tuleje gwintowane, wytrzymałość i sztywność głównego kąt stali są znacznie zwiększone bez wiercenia, zapobiegając uszkodzeniom materiału podstawowego i ogólnie poprawiając nośność o ponad 30%.

Długotrwała ochrona przed korozją: Podstawowy proces antykorozyjny wykorzystuje cynkowanie ogniowe (piaskowanie w celu uzyskania rdzy). stopień usuwania Sa2.5), o grubości warstwy cynku ≥86μm (zgodnie z normą GB/T 13912).

To może być uaktualniony do kompozytowe rozwiązanie antykorozyjne zgodnie z wymaganiami klienta, odpowiednie do trudnych warunków, takich jak przybrzeżny wysoka mgła solna i obszary przemysłowe.

Wydajna konstrukcja: Metoda łączenia wykorzystuje głównie śruby z częściowym spawaniem jako uzupełnienie. Odcinek wieży montaż odbywa się poprzez zautomatyzowaną platformę montażową.

Fabrycznie prefabrykowane niezależne pełne segmenty wieża wykorzystuje okrągłe połączenia płyta-płyta, eliminując tradycyjne połączenia płytowe. Sprawdzane są szwy spawalnicze nieniszcząco (UT/MT), aby zapewnić wytrzymałość połączenia.

Elastyczne dostosowywanie: Świadczymy usługi dostosowywania pełnych parametrów (wysokość / obciążenie / interfejs). Wysokości wież zasięg od 15 do 60 metrów, o nośności 500–5000kg, doskonale nadaje się do boosterów fotowoltaicznych stacje pomiarowe, pomiary wiatru dla energetyki wiatrowej, komunikacyjne stacje bazowe i inne różnorodne wymagania.

Szerokie scenariusze zastosowań: Nadaje się do przesyłu energii (bardzo wysokie napięcie / wysokie napięcie), baza komunikacyjna stacje, obudowy elektrowni wiatrowych, odgromy, monitoring i inne dziedziny, obejmujące wysokości od 5 do 80 metrów.

Kompaktowa struktura plastra miodu zmniejsza zajmowaną powierzchnię o 10% -15% w porównaniu do tradycyjnych stalowych wież kątowych, dzięki czemu jest bardziej odpowiedni do stosowania w ograniczonych przestrzeniach na przedmieściach miast, na polach uprawnych i obszarach górskich.

Parametry specyfikacji

Scenariusz zastosowania

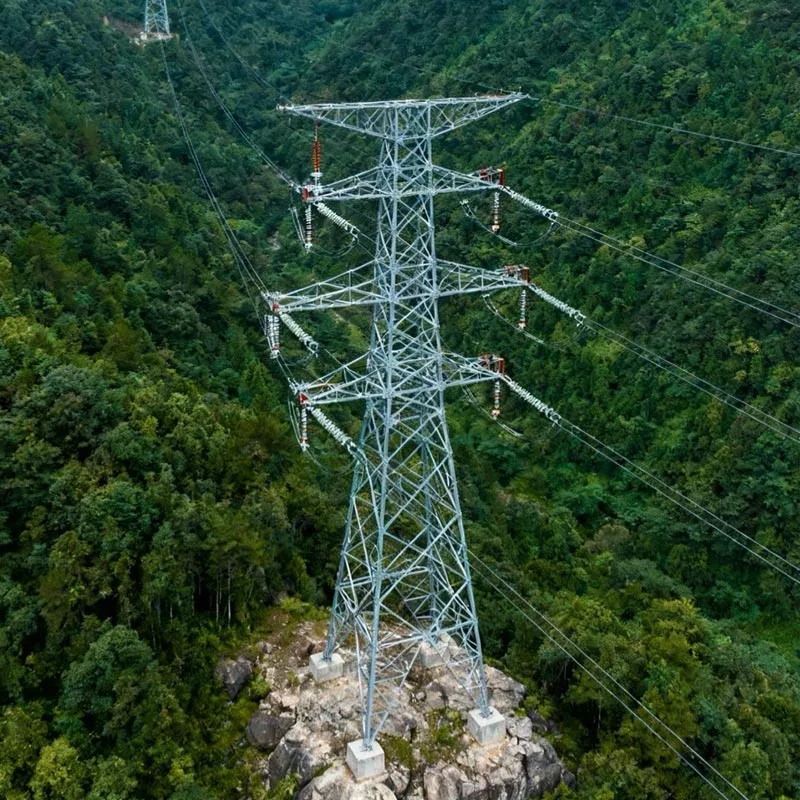

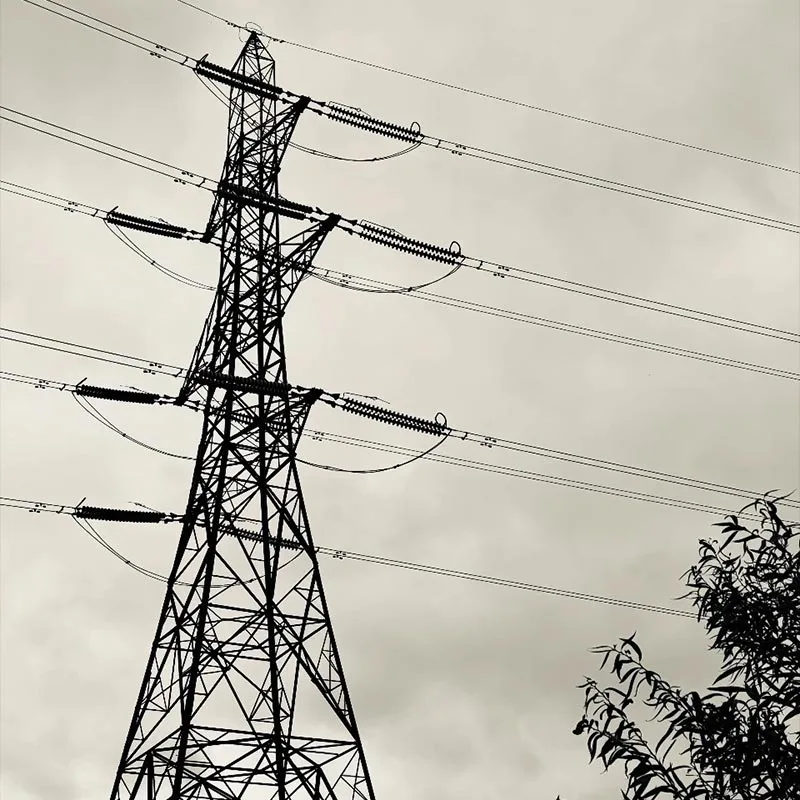

Przenoszenie mocy elektrycznej: Linie przesyłowe wysokiego/bardzo wysokiego napięcia, remont sieci wiejskiej, park wieże wsporcze zasilania.

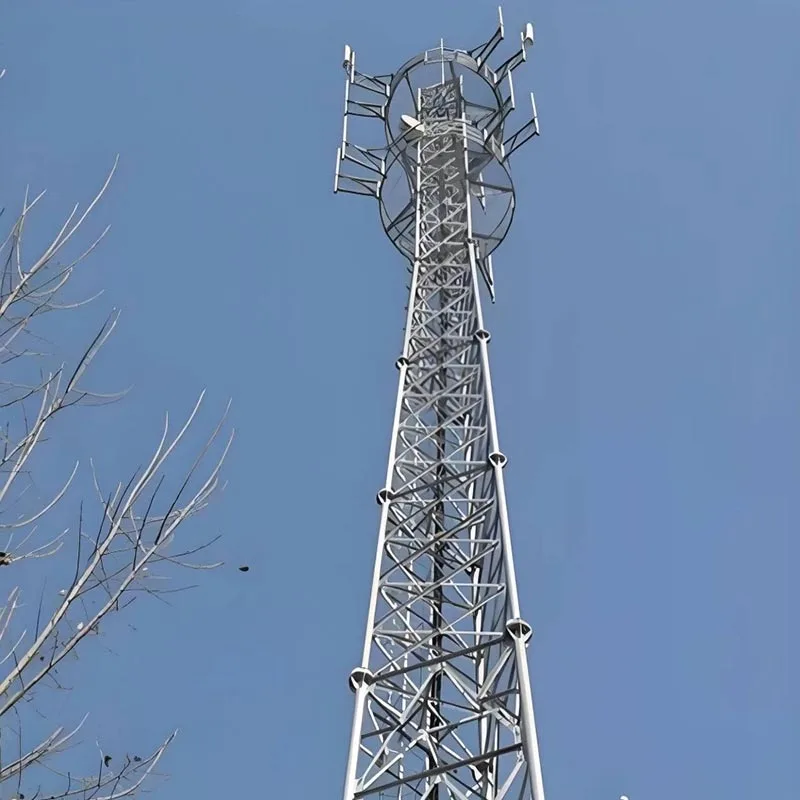

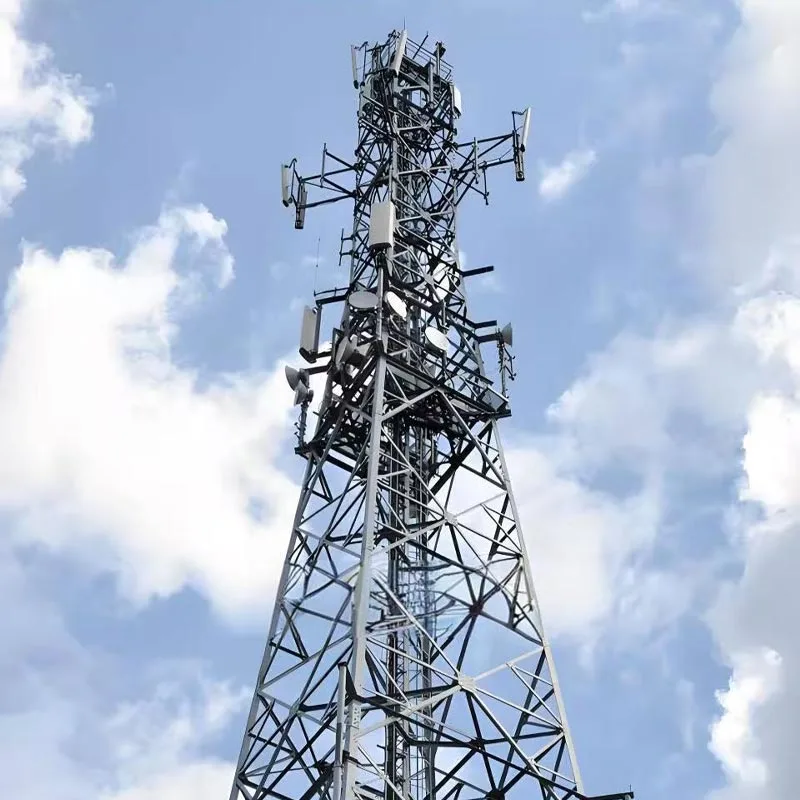

Komunikacyjne stacje bazowe: Stacje bazowe makro 5G/4G, uchwyty mikrostacji, zasięg sygnału miejskiego i wiejskiego wieże.

Wsparcie energetyki wiatrowej: Wieże pomiarowe wiatru, wieże zbierające, stacje terenowe monitoringu i oświetlenie wieże ochronne.

Magazynowanie energii fotowoltaicznej: Wieże komunikacyjne dla elektrowni fotowoltaicznych, wieże monitorujące teren.

Monitoring przemysłowy: Zdalne wieże monitorujące dla kopalń, pól naftowych, rzek, zapobieganie pożarom lasów itp.

Inżynieria Miejska: Oświetlenie miejskie, monitoring ruchu, monitoring pogody, maszty odgromowe.

Górskie / Podmiejskie: Lekkie wieże dla obszarów o złożonym terenie, łatwiejszy transport i instalacja.

Często zadawane pytania

1. Jaka jest różnica pomiędzy stalową wieżą kątową o strukturze plastra miodu a tradycyjną wieżą stalową kątową?

W porównaniu z tradycyjnymi wieżami stalowymi kątowymi: struktura kratownicowa o strukturze plastra miodu optymalizuje ścieżkę przenoszenia siły, zwiększenie nośności o 15%–20% przy tej samej ilości stali, zapewniając lepszą odporność wiatrową i sejsmiczną odporność i wyższą wydajność w montażu modułowym.

2. W jaki sposób ochrona antykorozyjna jest dostosowywana do projektów globalnych?

Standardowe cynkowanie ogniowe (warstwa cynku ≥86μm), przechodzi 96-godzinny test mgły solnej bez rdzewienia;
W przypadku obszarów przybrzeżnych o dużej zawartości soli, obiektów przemysłowych i innych, podwójne rozwiązanie antykorozyjne z cynkowaniem ogniowym i zapewniona jest powłoka fluorowęglowa, wydłużająca żywotność do 35–40 lat;
Wszystkie elementy złączne są cynkowane ogniowo, a połączenia śrubowe pokryte są powłoką Dacromet, aby zapobiec miejscowej korozji.

3. Jaki jest cykl dostaw produktów niestandardowych?

Produkty standardowe (15–30 metrów): Dostępne w magazynie, wysyłka w ciągu 7–15 dni;
Produkty niestandardowe (30–60 metrów, w tym specjalne wymagania antykorozyjne/obciążeniowe): W zależności od projektu złożoności, produkcja jest zakończona w ciągu 20–45 dni, po zapewnieniu wskazówek dotyczących instalacji i wsparcia technicznego.

4. Jakie kluczowe punkty wymagają uwagi podczas instalacji i konserwacji?

Instalacja: Musi być przeprowadzona przez zespół posiadający kwalifikacje do montażu konstrukcji wielopiętrowych, ściśle zmontowany zgodnie z rysunkami, z momentem dokręcenia śrub zgodnym z normami (śruby M24 ≥ 400 N·m) w celu zapewnienia pionowości;
Konserwacja: Co 2 lata sprawdzać grubość cynkowania i dokręcenie śrub; przeprowadzić kompleksową kontrolę po tajfunach lub trzęsieniach ziemi; co 3 lata na obszarach przybrzeżnych naprawiać warstwę antykorozyjną i ponownie ją mierzyć rezystancja uziemienia co 1–2 lata.

5. Z jakimi normami międzynarodowymi/krajowymi jest zgodny produkt?

Normy krajowe: GB/T 2694 „Warunki techniczne wykonania wież linii przesyłowych”, GB 50017 „Stal Norma dotycząca projektowania konstrukcji”, GB 50135 „Norma dotycząca projektowania konstrukcji wieżowców”;
Normy międzynarodowe: system zarządzania jakością ISO 9001, ASTM, DIN, JIS itp. i mogą zapewnić odpowiednie dokumenty zgodności zgodnie z wymaganiami kraju projektu.
