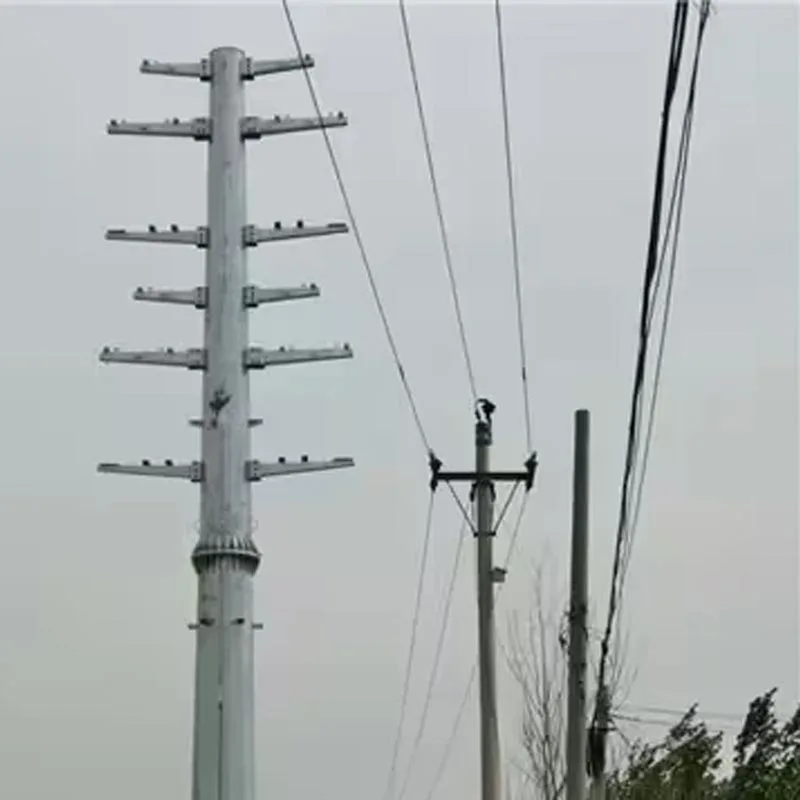

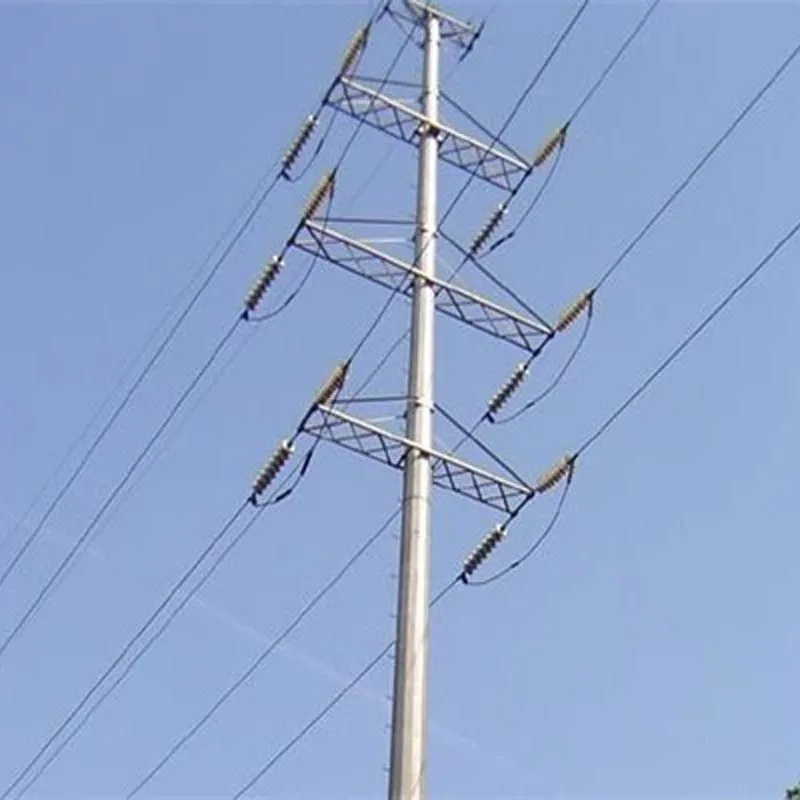

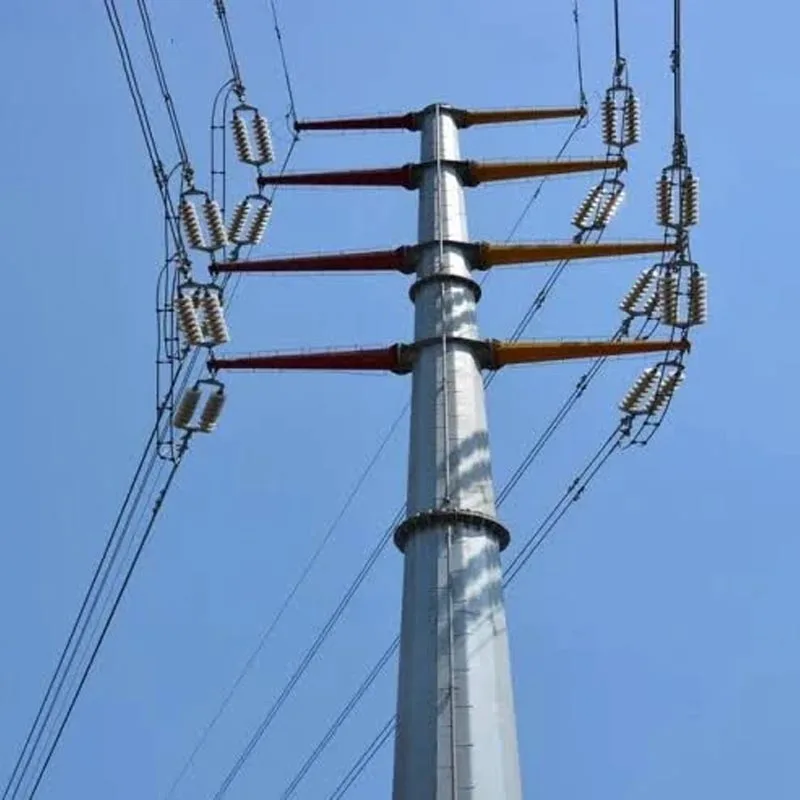

Rurowy stalowy słup dystrybucyjny 33 kV

Scenariusze zastosowania rurowego słupa dystrybucyjnego Anbang 33 kV ze stali

Rurowe stalowe słupy dystrybucyjne Anbang 33 kV służą jako podstawowa infrastruktura dla napowietrznej energii średniego napięcia systemy dystrybucyjne, które można dostosować do różnorodnych warunków geograficznych i projektowych.

Miejskie i podmiejskie sieci elektroenergetyczne Idealne do kompaktowych korytarzy miejskich, dzielnic mieszkaniowych i komunalnych projekty renowacji. Dzięki niewielkiej powierzchni i schludnemu wyglądowi pasują do wąskich rezerwatów drogowych i są gęsto zabudowane strefowych, rozmieszczonych jako słupy podwieszane, kątowe i końcowe dla linii napowietrznych 33kV.

Elektryfikacja obszarów wiejskich i sieci podmiejskie Odpowiednie do dostarczania energii na duże odległości do wiosek, pól uprawnych i małe miasteczka. Lekka prefabrykowana konstrukcja zmniejsza trudności w transporcie w odległym terenie, wspierając programy modernizacji i rozbudowy sieci wiejskich.

Strefy przemysłowe i parki handlowe Stabilnie dostarczają energię do fabryk, węzłów logistycznych, kompleksów handlowych i tereny przemysłowe. Wysoka nośność konstrukcyjna wytrzymuje duże obciążenia przewodów i częstą rozbudowę sieci żądania.

Podłączenie do sieci energii odnawialnej Szeroko stosowane w liniach wychodzących średniej wielkości farm fotowoltaicznych i energii wiatrowej łączące zakłady wytwarzania energii odnawialnej z regionalnymi podstacjami dystrybucyjnymi.

Projekty przybrzeżne, charakteryzujące się silnym wiatrem i trudnym środowiskiem. Cynkowanie ogniowe zapewnia doskonałą ochronę antykorozyjną wydajności, dzięki czemu są niezawodne w obszarach przybrzeżnych, regionach wilgotnych i lokalizacjach o dużej prędkości wiatru.

Projekty wspierające infrastrukturę Dotyczy zasilania wzdłuż zelektryfikowanych szlaków transportowych, stref górniczych i odległe obiekty inżynieryjne. Wszystkie tyczki są poparte oficjalnymi raportami z testów, pełnymi certyfikatami ISO i bogate globalne referencje projektowe; dostępne są projekty dostosowane do lokalnego obciążenia wiatrem, warunków glebowych i technicznych standardy.

Krytyczne specyfikacje i środki ostrożności dotyczące instalacji rurowych stalowych słupów dystrybucyjnych 33 kV

Podstawowe specyfikacje instalacji

Wymagania dotyczące fundamentów Rodzaj fundamentów należy projektować zgodnie z lokalnym obciążeniem wiatrem, nośnością gruntu i wysokość słupa. Powszechnie przyjmuje się fundament osadzony w betonie lub fundament ze śrubą kotwiącą. Wykop fundamentowy głębokość, wymiary i klasa wytrzymałości betonu muszą być ściśle zgodne z rysunkami technicznymi. Zasypkę należy zagęścić warstwa po warstwie, aby zagwarantować wystarczającą stabilność przed przewróceniem.

Tolerancja pionowości i położenia Po montażu odchylenie pionowe słupa nie może przekraczać 3‰ wysokości słupa. Poziome przesunięcie pozycyjne na poziomie gruntu musi być zgodne z projektem trasy; odchylenie powinno być kontrolowane w ramach dopuszczalny zakres określony w normach dystrybucji energii.

Standard połączenia sekcji W przypadku wielosekcyjnych słupów rurowych powierzchnie połączeń kołnierzowych muszą być czyste i płaskie. Wszystko śruby o wysokiej wytrzymałości należy dokręcać symetrycznie w kolejności, aby osiągnąć określoną wartość momentu obrotowego. Podkładki zabezpieczające powinny być całkowicie zamontowane, aby zapobiec poluzowaniu się śrub pod wpływem długotrwałych wibracji.

Specyfikacja uziemienia Obowiązkowa niezawodna instalacja uziemiająca. Rezystancja uziemienia musi spełniać lokalne napięcie 33 kV wymagania sieci dystrybucyjnej. Przewody uziemiające powinny być trwale przyspawane lub przykręcone do podstawy słupa, oraz Połączenia łączące należy poddać obróbce antykorozyjnej

Standard montażu złączki Poprzeczki, izolatory, zaciski kablowe i inny osprzęt należy zamontować zgodnie z orientacją projektową. Wstępnie ustawione otwory montażowe nie mogą być wiercone ani dowolnie modyfikowane. Dokręcanie sprzętu moment obrotowy powinien być zgodny z wytycznymi technicznymi producenta.

Kluczowe środki ostrożności dotyczące stalowych rurowych słupów dystrybucyjnych 33 kV

Środki ostrożności podczas transportu i przechowywania

1. Chroń powierzchnię ocynkowaną ogniowo przed zadrapaniami, uderzeniami i tarciem. Wszelkie uszkodzenia powłoki należy w odpowiednim czasie naprawić za pomocą odpowiedniej powłoki antykorozyjnej.
2.Podtrzymuj słupki miękką wyściółką podczas układania w stosy i transportu, aby uniknąć lokalnych deformacji. Nie umieszczaj ciężkich ładunków bezpośrednio na korpusach słupów.
3. Przechowuj słupy na płaskim, dobrze przepuszczalnym podłożu; oddziel warstwy za pomocą podpór drewnianych, aby zapobiec zatrzymywaniu wilgoci i korozji powierzchni.

Środki ostrożności podczas instalacji

1. Ściśle przyjmij wyznaczone pozycje do podnoszenia. Nieprawidłowe wiązanie podnoszące może spowodować trwałe odkształcenie zginające słupa rurowego.
2. Nie wierć samowolnie nowych otworów ani nie przycinaj korpusu słupa bez zgody technicznej producenta, gdyż osłabi to wytrzymałość konstrukcji.
3. Dokręcić symetrycznie śruby kołnierza o dużej wytrzymałości określonym momentem; przeprowadzić kontrolę wtórną po instalacji.
4. Kontroluj odchylenie pionowe słupa w granicach 3‰ wysokości słupa. Upewnij się, że fundament jest zagęszczony, aby uniknąć ryzyka przechylenia się słupa i jego przewrócenia.
5. Wymagane jest niezawodne połączenie uziemiające. Sprawdź rezystancję uziemienia, aby spełniać lokalne standardy sieci energetycznej 33 kV.
6. Zatrzymaj budowę podczas burzy, ulewnego deszczu i silnego wiatru, aby zapewnić bezpieczeństwo operacyjne.

Środki ostrożności podczas obsługi i konserwacji

1. Nigdy nie dodawaj dodatkowego sprzętu, kabli ani sprzętu przekraczającego zaprojektowaną nośność słupa.
2.Przeprowadzaj regularne kontrole pod kątem poluzowania się śrub, złuszczania się powłoki, korozji i widocznych deformacji słupa.
3. Terminowo naprawiaj uszkodzone warstwy ocynkowane, aby spowolnić rdzewienie, szczególnie w przypadku słupów rozmieszczonych na obszarach przybrzeżnych i wilgotnych.
4. Unikaj kolizji ciężkich maszyn w pobliżu fundamentów słupów; ustawić znaki ostrzegawcze w miejscach słupków przydrożnych.
5. Regularnie zapisuj wyniki kontroli; przeprowadzić leczenie wzmacniające po stwierdzeniu nieprawidłowych warunków.

Podstawowe wytyczne dotyczące rutynowej konserwacji stalowego słupa dystrybucyjnego 33 kV

1. Kontrola wzrokowa (cykl regularny: kwartalnie/półrocznie)

• Sprawdź korpus słupa pod kątem zgięć, wgnieceń, pęknięć i odkształceń.
• Sprawdź powłokę cynkowaną ogniowo: wykryj złuszczanie, odpryski, plamy rdzy, zwłaszcza na kołnierzach, szwach spawalniczych i elementach podstawy.
• Sprawdź poprzeczki, izolatory, złączki i kable pod kątem uszkodzeń, starzenia lub przemieszczenia.
• Upewnij się, że o słup nie opierają się żadne drzewa, ciała obce ani gruz.

2. Kontrola połączeń i śrub

• Sprawdź wszystkie śruby kołnierza, elementy mocujące i podkładki zabezpieczające pod kątem poluzowań, rdzy lub brakujących części.
• Jeśli są poluzowane, dokręcić śruby wymaganym momentem; wymienić poważnie skorodowany sprzęt.
• Sprawdź złącza uziemiające; zapewnić mocny kontakt bez utleniania.

3. Kontrola fundamentów i otoczenia

• Sprawdź fundament pod kątem osiadań, pęknięć, gromadzenia się wody lub erozji gleby.
• Usuń nagromadzoną ziemię, chwasty i wodę wokół podstawy słupa, aby zapobiec przyspieszonej korozji.
• Monitoruj pionowość; natychmiast zajmij się oczywistym przechyleniem.

4. Test działania uziemienia (zalecany coroczny)

• Zmierz rezystancję uziemienia, aby zachować zgodność z lokalnymi specyfikacjami dotyczącymi dystrybucji 33 kV.
• Napraw uszkodzone lub skorodowane przewody uziemiające i przerób złącza, gdy rezystancja przekracza dopuszczalne wartości.

Często zadawane pytania dotyczące stalowego słupa dystrybucyjnego Anbang 33 kV

P1: Jaką obróbkę antykorozyjną stosujesz na słupach rurowych ze stali?

A1: Wszystkie słupy przyjmują cynkowanie ogniowe jako standardową obróbkę. Warstwa ocynkowana skutecznie jest odporna na rdzę, sól mgła i wilgotny klimat, odpowiedni dla środowisk śródlądowych, wiejskich i przybrzeżnych. Niestandardowa powłoka duplex (cynkowanie plus farba) jest dostępna dla obszarów silnie korozyjnych.

P2: Czy możesz dostarczyć oficjalne raporty z testów i odpowiednie certyfikaty?

Odpowiedź 2: Tak. Dostarczamy kompletne raporty z testów obciążenia konstrukcyjnego, certyfikaty kontroli materiałów, certyfikat ISO 9001 oraz inne dokumenty wymagane do odbioru oferty i projektu. Wszystkie dane techniczne odpowiadają mediom międzynarodowym standardy dystrybucji napięcia.

P3: Czy obsługiwany jest projekt niestandardowy?

A3: Absolutnie. Dostosowujemy wysokość słupa, grubość ścianki, obciążenie od góry, układ otworów montażowych i rozmiar kołnierza według lokalne obciążenie wiatrem, stan gleby i wymagania techniczne dotyczące linii 33 kV. Projekty zawieszeń, kątowników i słupów końcowych są dostępne.

P4: Jakie są Twoje możliwości produkcyjne i dostawcze?

A4: Posiadamy w pełni automatyczne linie produkcyjne o stabilnych możliwościach produkcji masowej. Jesteśmy w stanie obsłużyć duże zamówienia masowe i ustalaj elastyczne harmonogramy wysyłek, aby dotrzymać terminów EPC i projektów użyteczności publicznej.

P5: Jaki typ fundamentu jest zalecany do montażu?

A5: Powszechnie stosuje się fundamenty ze śrubami kotwowymi lub fundamenty betonowe wylewane na miejscu. Konkretny wymiar zależy od wysokość słupa, prędkość wiatru i nośność gleby. Na życzenie możemy zaoferować referencyjne rysunki fundamentów.

P6: Jak długi jest oczekiwany okres użytkowania?

A6: Przy normalnej pracy i regularnej konserwacji słupy stalowe ocynkowane ogniowo osiągają żywotność 25–30 lata. Żywotność można wydłużyć dzięki ulepszonym rozwiązaniom antykorozyjnym dla przybrzeżnych regionów o wysokim zasoleniu.
