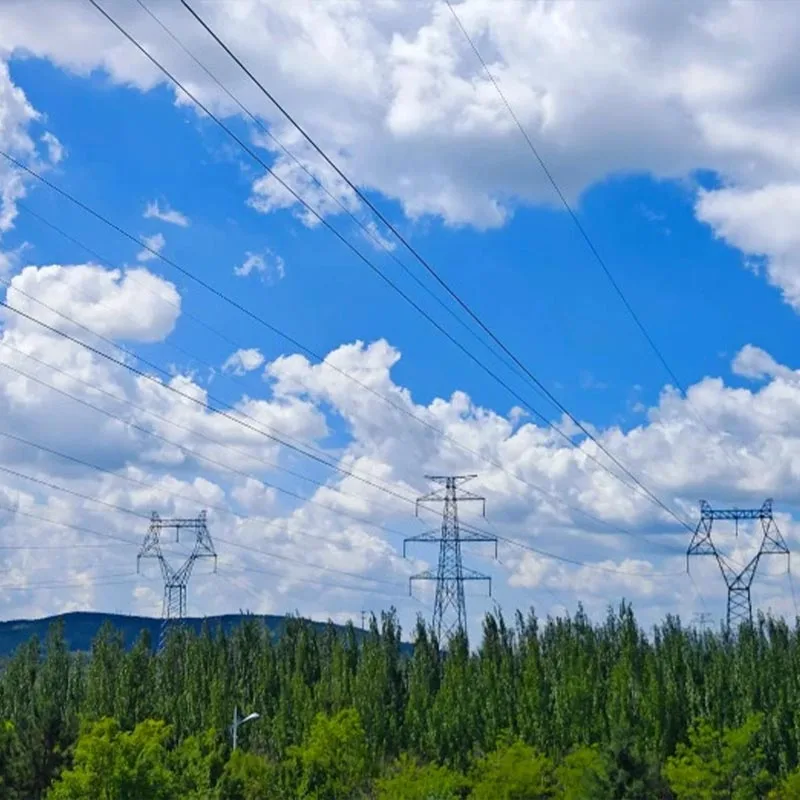

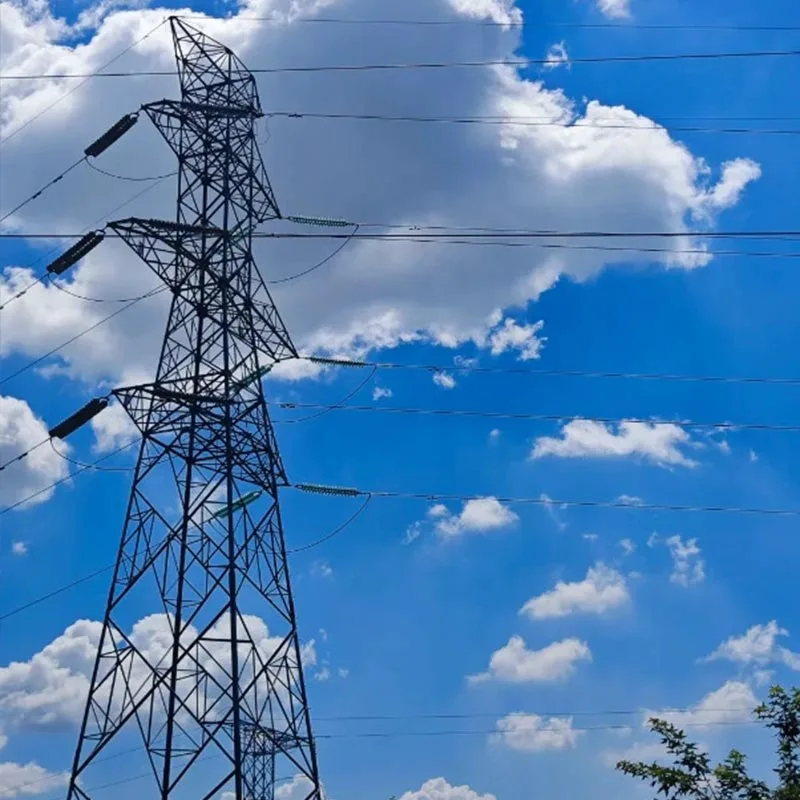

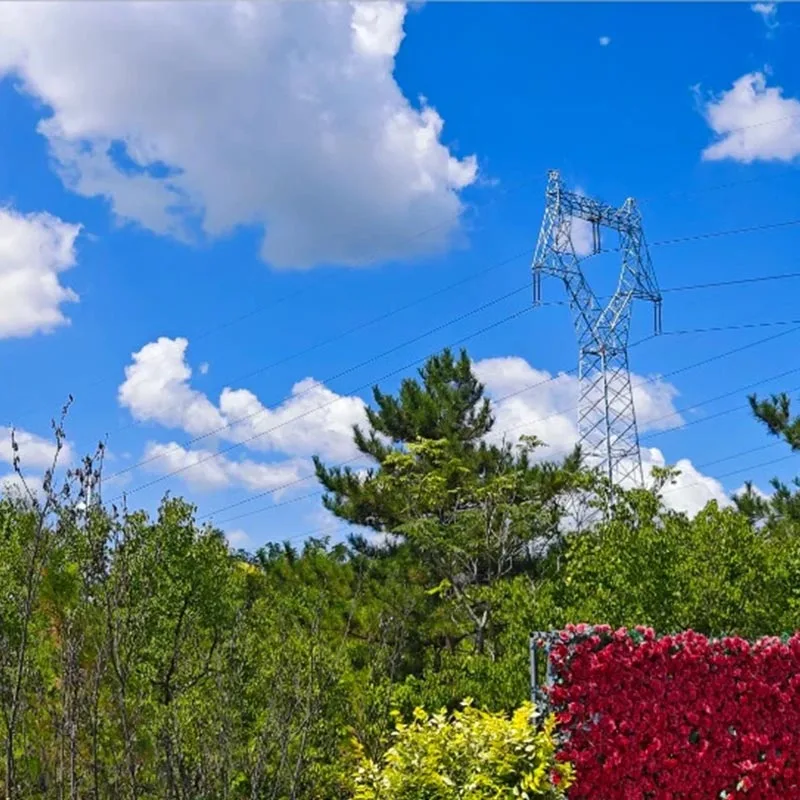

Stalowa wieża kątowa linii przesyłowej 330 kV

Stalowa wieża kątowa linii przesyłowej 330 kV firmy Qingdao Anbang New Energy jest głównym urządzeniem przesyłowym wysokiego napięcia niezależnie opracowane i wyprodukowane przez firmę, w oparciu o potrzeby budownictwa energetycznego Chin i wykorzystujące zalety produkcyjne własnej fabryki.

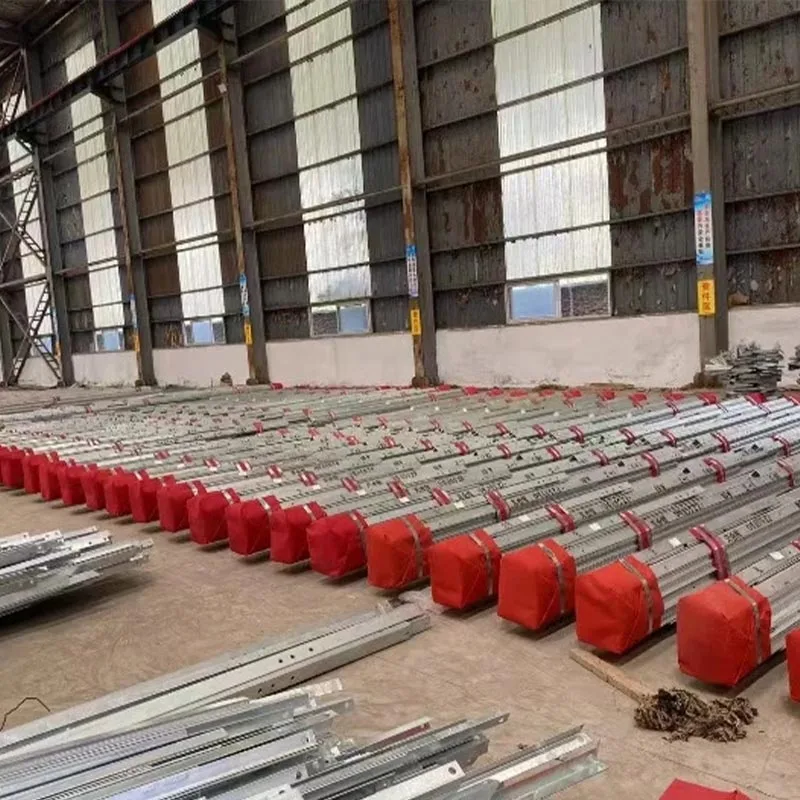

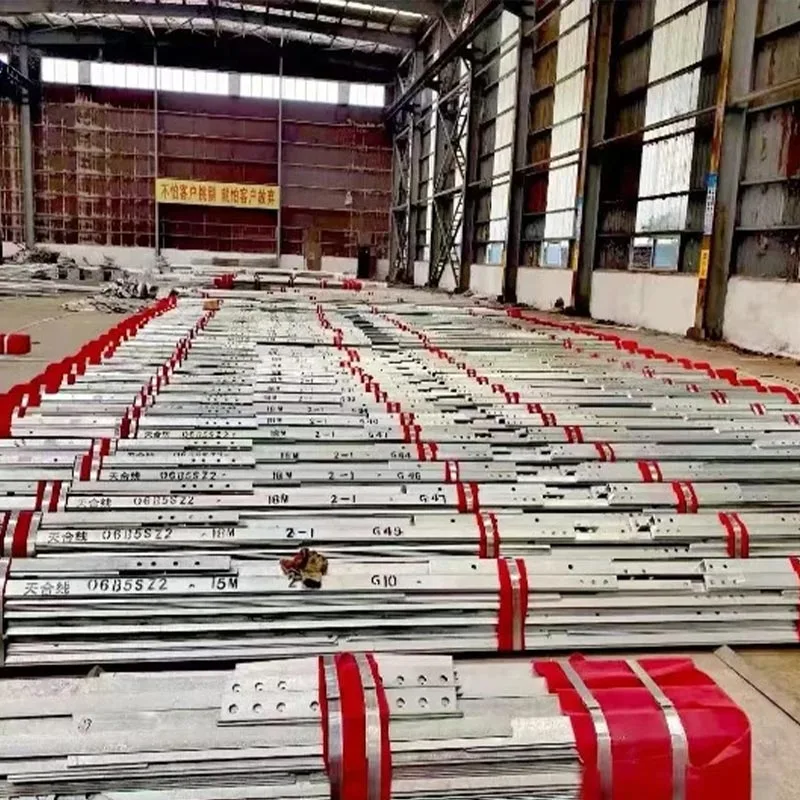

Wieża ta wykonana jest z wysokiej jakości kątownika stal Q235B, Q345B i Q420B, przetwarzana poprzez precyzyjne cięcie, spawanie, cynkowanie ogniowe i inne rygorystyczne procedury.

Jest to wieża kratowa samonośna, której elementy mają przekrój stalowy pojedynczy lub kombinowany, charakteryzujący się zwartą konstrukcją, wyraźnym rozkładem sił i przejrzystym przenoszeniem obciążenia.

Jest to główny obiekt łożyskowy linii przesyłowej 330 kV zalety, w tym wysoka wytrzymałość, wysoka stabilność, odporność na wiatr i trzęsienia ziemi, odporność na korozję i długość żywotność. Nadaje się do różnych złożonych terenów, takich jak równiny, wzgórza, góry i obszary przybrzeżne.

To spotyka podstawowe wymagania dotyczące instalacji przewodów i podwieszania izolatorów dla linii przesyłowych wysokiego napięcia 330 kV, ściśle przestrzegając „Normy projektowania wież napowietrznych linii przesyłowych” i zapewnia bezpieczną, niezawodną, ekonomiczne i wydajne kompleksowe rozwiązanie dla krajowych i zagranicznych krajów międzynarodowe sieci elektroenergetyczne i regionalne projekty przesyłowe, wspierające efektywne międzyregionalne zasoby energii transmisja.

Specyfikacje parametrów

Zalecenia dotyczące wyboru modelu

Wieża 30–40 m (typ suchy) Obowiązujące scenariusze

Obszary równin, podmiejskie linie przesyłowe 330kV, linie odpływowe podstacji, konwencjonalne odcinki przesyłowe z poziomym rozpiętość 200-250m.

Zalecane powody: Zwarta konstrukcja, niewielka powierzchnia, ekonomiczny koszt, wyraźne obciążenie dystrybucja, wygodny montaż, brak konieczności stosowania dużego sprzętu budowlanego, odpowiedni do obszarów o umiarkowanym natężeniu gęstość zaludnienia i płaski teren. Jest to preferowany model dla konwencjonalnych odcinków przesyłu 330kV linii produkcyjnych, przy rozsądnym zużyciu stali i wyjątkowej wydajności kosztowej.

Wieża 40-50 m (typ kubkowy) Obowiązujące scenariusze

Tereny pagórkowate, linie przesyłowe średniorozpiętościowe (rozpiętość pozioma 250-300m), odcinki z niewielkimi ograniczeniami szerokości korytarza, z uwzględnieniem wymagania dotyczące zapobiegania zakłóceniom sygnału.

Zalecane powody: Przewody ułożone są w trójfazowym układzie poziomym, odpowiednio obciążone, wysoka sztywność, skutecznie zapewniająca bezpieczny prześwit dla przewodów uziemiających linii 330 kV, duża odporność na wiatr, odpowiednia dla teren lekko pofałdowany i projekty wymagające kontrolowanej szerokości korytarza linii przesyłowej, łatwe w montażu i utrzymać.

Wieża 50–70 m (portalowa/wzmocniona) Obowiązujące scenariusze

Obszary górskie, odległe regiony, przybrzeżne strefy silnego wiatru, linie przesyłowe o dużej rozpiętości (rozpiętość pozioma 300-400 m), oraz odcinki specjalne przecinające istniejące linie.

Zalecane powody: Wykorzystuje wzmocnione łączenie stali kątowej, wysoką wytrzymałość, dużą stabilność, puszka wytrzymać silny wiatr, obfite opady śniegu, mgłę solną i inne trudne warunki pogodowe; naprężenie fundamentu jest rozsądne, nadaje się do montażu w złożonym terenie, skutecznie rozwiązując problemy związane z nośnością i odpornością na katastrofy Linie 330 kV w górach i na obszarach przybrzeżnych. Niektóre modele mogą służyć jako wieże przejściowe.

Dostosowane wieże Obowiązujące scenariusze

Specjalny teren (wyspy, strome zbocza, bagna), obciążenia specjalne (integracja wielu urządzeń, przejazdy o dużej rozpiętości), specjalna pogoda warunki (obszary z dużym lodem, obszary z silnymi tajfunami) i wymagania dotyczące specjalnego wyglądu (integracja z krajobrazem). na projekty linii przesyłowych 330 kV.

Zalecane powody: Własna fabryka Qingdao Anbang New Energy może dostosować linię przesyłową 330 kV wysokość stalowej wieży kątowej, forma konstrukcyjna, materiał, normy antykorozyjne i nośność zgodnie do rysunków projektowych, raportów z badań terenu i danych meteorologicznych dostarczonych przez klienta, oferta indywidualne wskazówki dotyczące projektowania, produkcji i instalacji w ramach kompleksowej usługi, odpowiadającej różnym projektom specjalnym wymagania.

Prawdziwe przypadki

Projekt stalowej wieży kątowej Gansu Hexi Corridor 330 kV

Przegląd projektu: Dostarczono 12 zestawów 50-metrowych wież portalowych dla Gansu Hexi Projekt korytarzowej linii przesyłowej 330 kV dostosowanej do lokalnych warunków atmosferycznych, takich jak suchość, wietrzność i oblodzenie, z poziomym odległość zatoki 300m. Typ przewodu: 2×LGJ400/35, typ przewodu uziemiającego: JLB20A-120.

Efekt wdrożenia: W wieżach zastosowano wzmocnioną, wysokiej jakości stal kątową Q345B procesom antykorozyjnym, skutecznie wytrzymując lokalne wiatry o prędkości 29 m/s i obciążenia lodem o grubości 10 mm. Czas montażu był zmniejszona o 25%, a wieże do tej pory działały bezawaryjnie, skutecznie łagodząc lokalne zatory w korytarzach linii, zapewnienie regionalnej stabilności przesyłu energii i uzyskanie wysokich ocen od państwowej sieci Gansu Electric Power Firma.

Projekt stalowej wieży kątowej podstacji Shandong Qingdao 330 kV

Przegląd projektu: Dostarczono 8 zestawów 35-metrowych wież bramowych dla odpływu projekt linii podstacji 330 kV w Qingdao łączącej podstację z linią główną. Przystosowany do terenu podmiejskiego z ograniczoną powierzchnią i zintegrowanym otaczającym środowiskiem.

Efekt wdrożenia: Produkt ma zwartą konstrukcję i wygodny montaż, ściśle kontrolując teren zawód. Pionowość i nośność odpowiadają standardom konstrukcyjnym, doskonale wpasowując się w potrzeby przekładni odpływowym stacji elektroenergetycznej, skutecznie zapewniający stabilną moc wyjściową wysokiego napięcia 330kV, wspierającą modernizację regionalnej sieci energetycznej Qingdao i uzyskanie akceptacji przez sieć państwową.

Projekt przebudowy stalowej wieży kątowej Shaanxi Weinan 330 kV

Przegląd projektu: Brał udział w projekcie modernizacji i podniesienia wysokości słupów linii 330 kV Luoling w Weinan, Shaanxi, dostawca 9 zestawów 40-metrowych wzmocnionych stalowych wież kątowych do linii przesyłowych 330 kV (w tym 4 wieże odciągowe), zastępując stare podwójne słupy cementowe i rozwiązując problemy związane z niewystarczającą odległością bezpieczeństwa i słabą odpornością na warunki naturalne katastrofy na istniejących liniach.

Efekt wdrożenia:Dzięki dużej wytrzymałości i stabilności tak było pomyślnie zainstalowany podczas ciągłej deszczowej pogody, wykazując wyjątkową zdolność wytrzymywania ulewnego deszczu i silne wiatry. Po przebudowie stabilność pracy linii znacznie się poprawiła, skutecznie zapobiegając przerwy w dostawie prądu na dużą skalę, zapewniające niezawodne wsparcie zasilania stacji przekształtnikowej Lingbao w Henan rejonie Weinan i pomyślnie ukończył 10-dniowe zadanie intensywnej odbudowy.
