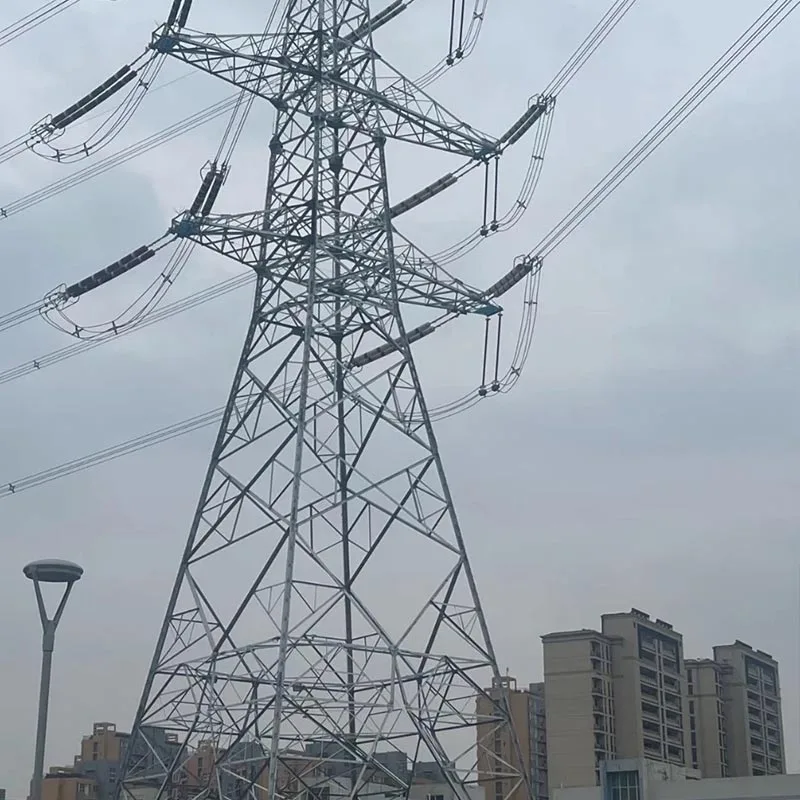

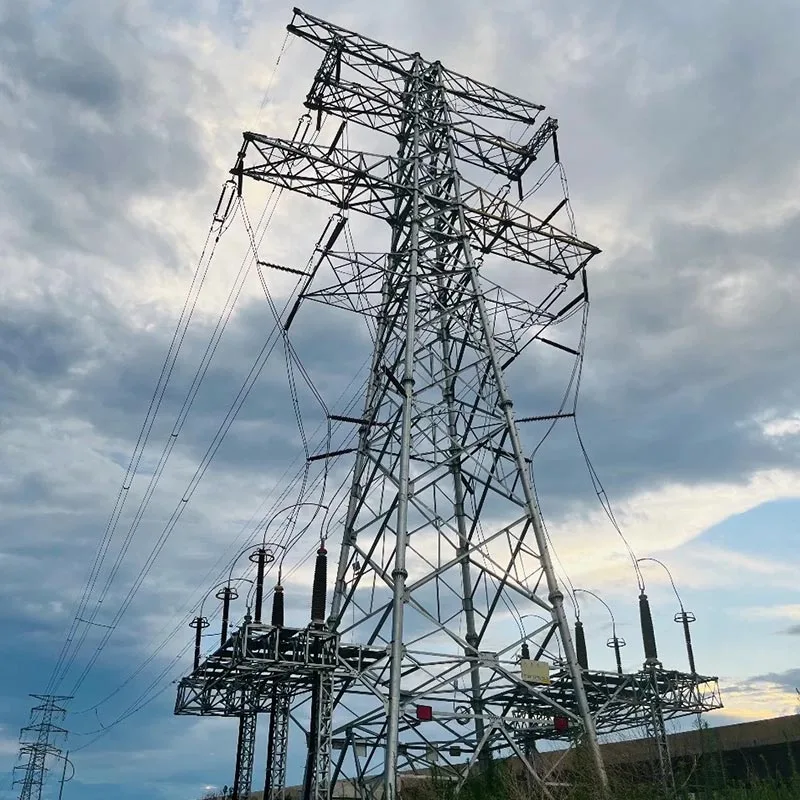

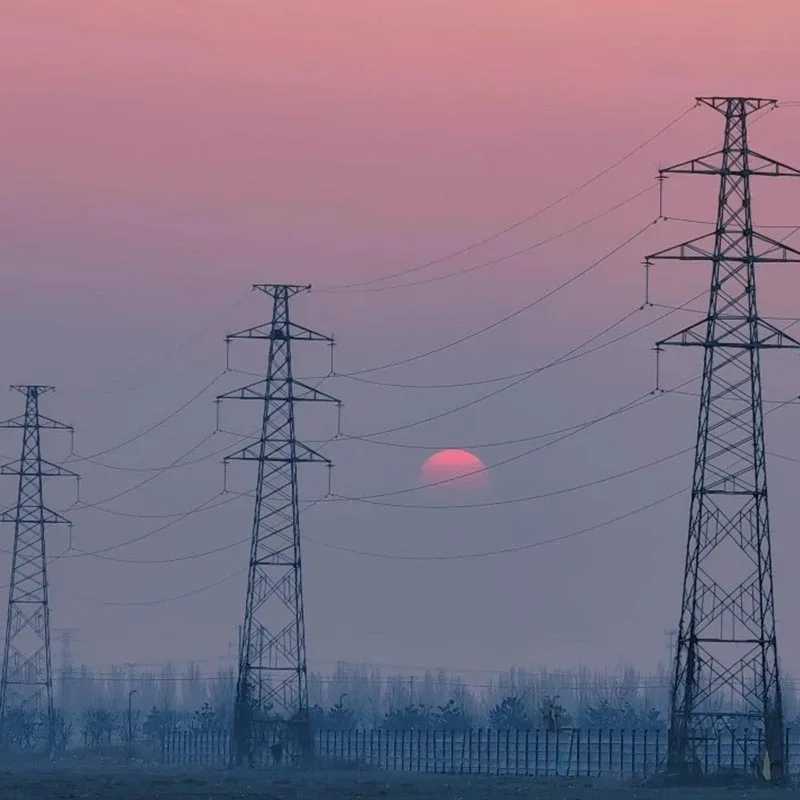

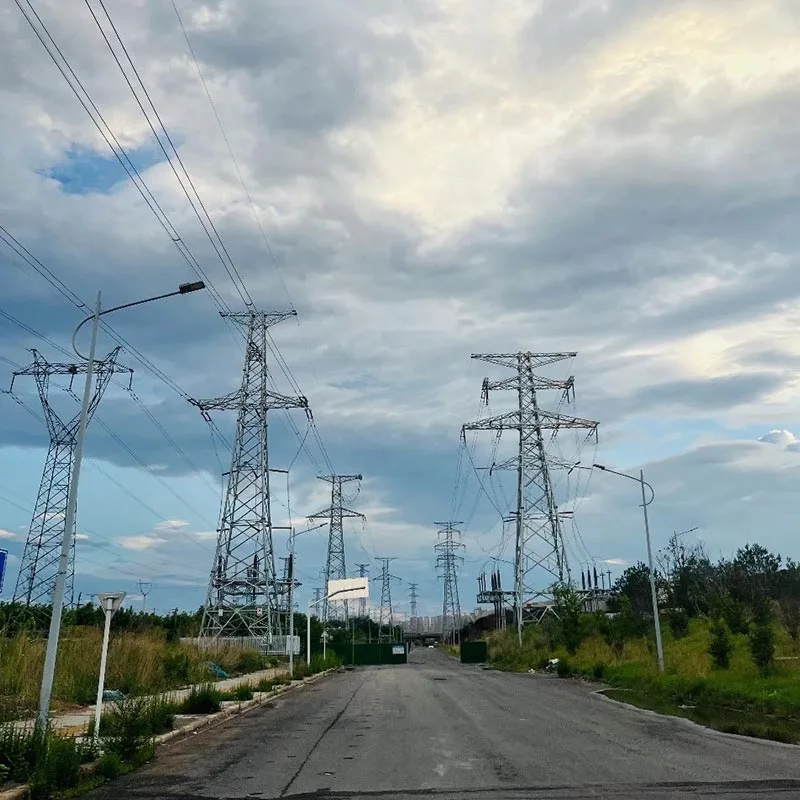

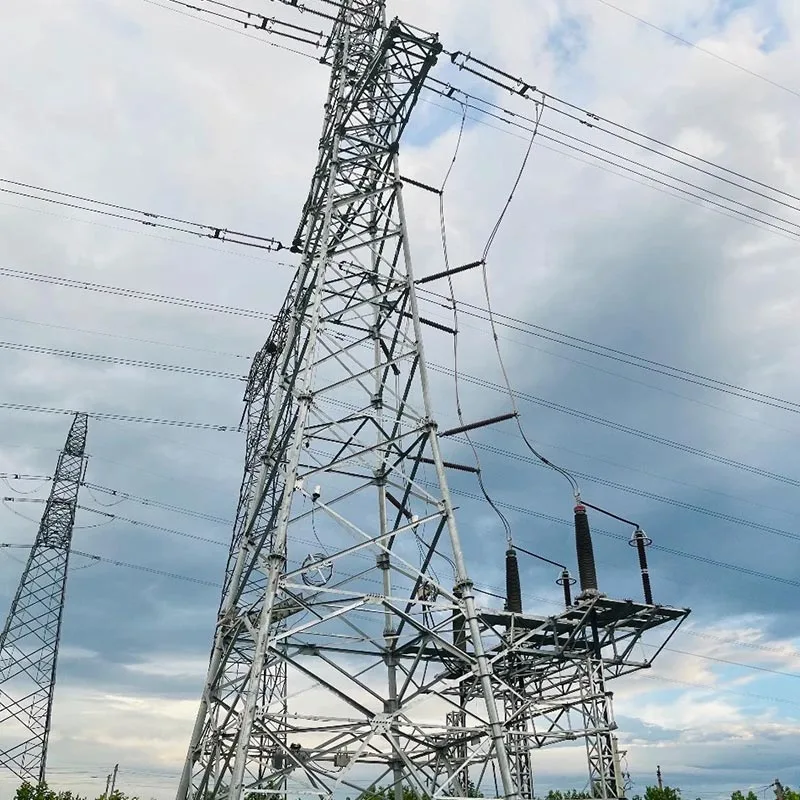

Stalowa wieża kątowa linii przesyłowej 220 kV

Stalowe wieże kątowe linii przesyłowej 220 kV firmy Qingdao Anbang New Energy są produkowane przy wsparciu Nowoczesne zakłady chemiczne Qingdao Jiaozhou. Używają stali kątowych o wysokiej wytrzymałości, takich jak Q355B i Q420, ze śrubą kratową struktura połączenia.

Zaprojektowane i wyprodukowane ściśle według norm krajowych i międzynarodowych łączą w sobie wysoką wytrzymałość, wysoką odporność na korozję, łatwą instalację i duże możliwości adaptacji, zapewniając stabilne wsparcie dla linii przesyłowych wysokiego napięcia 220 kV.

Są szeroko stosowane na równinach, obszarach górskich, w regionach przybrzeżnych i różnych innych terenach, przyczyniając się do budowy nowych systemów elektroenergetycznych w różnych krajach.

Podstawowe zalety

Maksymalna wytrzymałość konstrukcyjna, wyjątkowa odporność na katastrofy: Stalowa wieża kątowa linii przesyłowej 220 kV zaprojektowana z trójkątnych / czworobocznych konstrukcji kratowych, grubość głównego materiału ≥ 8 mm, odporność sejsmiczna do góry do poziomu VIII, odporny na 12-stopniową wichurę, warstwę lodu o grubości 50 mm i ulewne opady deszczu. Działa stabilnie w przybrzeżne obszary tajfunów i regiony górskie podatne na wiatr, z równomiernym rozkładem obciążenia i wiodącą w branży działanie zapobiegające przewróceniu.

Inteligentna produkcja fabryczna z precyzją i kontrolą jakości w całym procesie: Qingdao Jiaozhou posiada bazę produkcyjną obejmującą cięcie CNC, inteligentne wykrawanie i w pełni zautomatyzowane cynkowanie ogniowe procesowym, wyposażony w opatentowane urządzenia wzmacniające, spawające i formujące, dokładność detalu ± 1mm i 100% produkty przed opuszczeniem fabryki przechodzą testy mechaniczne i odporności na korozję.

Odporne na korozję i trwałe, bezproblemowe przez cały okres użytkowania: W wieży zastosowano dwuwarstwowy proces antykorozyjny cynkowania ogniowego, przy grubości warstwy cynku ≥85 μm, odporny na mgłę solną oraz kwasy i zasady, o żywotności ponad 30 lat w wilgotnym środowisku przybrzeżnym, nie wymaga częstej konserwacji, co zmniejsza całkowite koszty cyklu życia.

Łatwa i wydajna instalacja, odpowiednia dla złożonych scenariuszy: modułowe połączenia śrubowe, nie ma potrzeby w przypadku dużych urządzeń szybki montaż na miejscu; Indywidualny projekt wieży, który można dostosować do różnych terenów i pogody warunków atmosferycznych, skracając czas budowy o ponad 30%.

Inteligentne wsparcie dla aktualizacji, wydajna i precyzyjna obsługa i konserwacja: Opcjonalne pochylenie kąta, prędkości wiatru, monitoring oblodzenia oraz terminale wideo, do których dostęp do danych w czasie rzeczywistym zapewnia dyspozytor sieci energetycznej, osiągnięcie całodobowej świadomości stanu i wczesnego ostrzegania o usterkach, poprawiając wydajność obsługi i konserwacji o ponad 30%.

Szczegóły produktu

Materiał rdzenia: W wieży zastosowano walcowany na gorąco Q355B/Q420 o wysokiej wytrzymałości stal równokątowa, granica plastyczności ≥355MPa, właściwości mechaniczne odpowiadają normom.

Forma strukturalna: Wieża stalowa kątowa linii przesyłowej 220 kV jest wieżą samonośną kratową, w tym w kształcie miseczki, w kształcie suchego charakteru, w kształcie głowy kota, typy kompaktowe, wysokość 25–60 m, poziom napięcia 220 kV.

Proces połączenia: Połączenie śrubowe o wysokiej wytrzymałości klasy 8.8, bez spawania na miejscu, wysoki poziom montażu precyzja, silna stabilność.

Obróbka antykorozyjna: W pełni automatyczne cynkowanie ogniowe, jednolita i gęsta warstwa cynku, w zgodność z GB/T 13912 i innymi międzynarodowymi standardami.

Kompatybilność z fundamentami: Wyposażony w fundamenty schodkowe, pale wylewane na miejscu, kotwę skalną fundamenty, odpowiednie dla różnych warunków geologicznych.

Opatentowane funkcje: Posiada wiele patentów, w tym wzmocnienie elementów stalowych i podstawę wieży osprzętu spawalniczego i korekcji formowania, zwiększając stabilność konstrukcyjną i dokładność obróbki.

Wybór zastosowania produktu

Równiny i tereny otwarte: Preferuj wieże w kształcie miseczki lub pionowe, z dużymi rozpiętościami poprzeczek i uporządkowany układ przewodów, odpowiedni dla dalekobieżnych linii przesyłowych o dużej przepustowości.

Obszary górzyste i pagórkowate: Wybierz wieże w kształcie sowy lub kompaktowe, o małych rozmiarach, doskonałe odporność na wiatr i lód, dostosowana do złożonego terenu i wąskich przejść.

Obszary przybrzeżne związane z tajfunem / mgłą solną: Niestandardowe wzmocnione wieże antykorozyjne, zagęszczony cynk powłoka, główne materiały o wysokiej wytrzymałości, są odporne na tajfuny i korozję mgły solnej, zapewniając bezpieczeństwo wybrzeża sieci energetyczne.

Nowe linie przyłączeniowe do sieci energetycznej: Nadaje się do linii wychodzących z elektrowni wiatrowych i fotowoltaiki podstawy, podtrzymujące przewody o dużym przekroju, spełniające nowe potrzeby w zakresie transmisji dużej mocy na duże odległości energia.

Miejska przekładnia podmiejska: Kompaktowy typ wieżowy, redukujący wykorzystanie terenu, równoważący bezpieczeństwo elektryczne i adaptacja krajobrazu miejskiego.

Powody, dla których warto wybrać Anbang

Lokalna siła produkcyjna: Własna fabryka w Jiaozhou, Qingdao, z kapitałem zakładowym 50 milion juanów, od ponad dekady głęboko zaangażowany w wieże przesyłowe mocy, stabilne moce produkcyjne, terminowość dostawy i usługi dla krajowych projektów sieciowych.

Techniczna ochrona patentowa: Wiele podstawowych patentów na wieże transmisyjne, zoptymalizowane konstrukcje i procesów, wydajność produktów przekraczającą standardy branżowe oraz wyższe bezpieczeństwo i niezawodność.

Gwarancja usługi na cały proces: Od projektu, produkcji i transportu po instalację wskazówki oraz obsługa posprzedażna i konserwacja, kompleksowe rozwiązanie zapewniające szybką reakcję i bezproblemowe posprzedażowe.

Krajowy standardowy certyfikat jakości: Ścisłe przestrzeganie sieci krajowej i międzynarodowej oraz standardy branżowe, potrójne kontrole obejmujące identyfikowalność surowców, kontrolę jakości procesu i zakończenie testowanie produktu, z kwalifikowanym raportem wydanym dla każdej wieży.

Strategiczna współpraca w dziedzinie nowej energii: Koncentruje się na wspieraniu nowych źródeł energii, produktów kompatybilnych z nowymi systemami zasilania, wspieranie celów „podwójnego węgla” oraz unowocześnienie budowy sieci krajowych i międzynarodowych.
