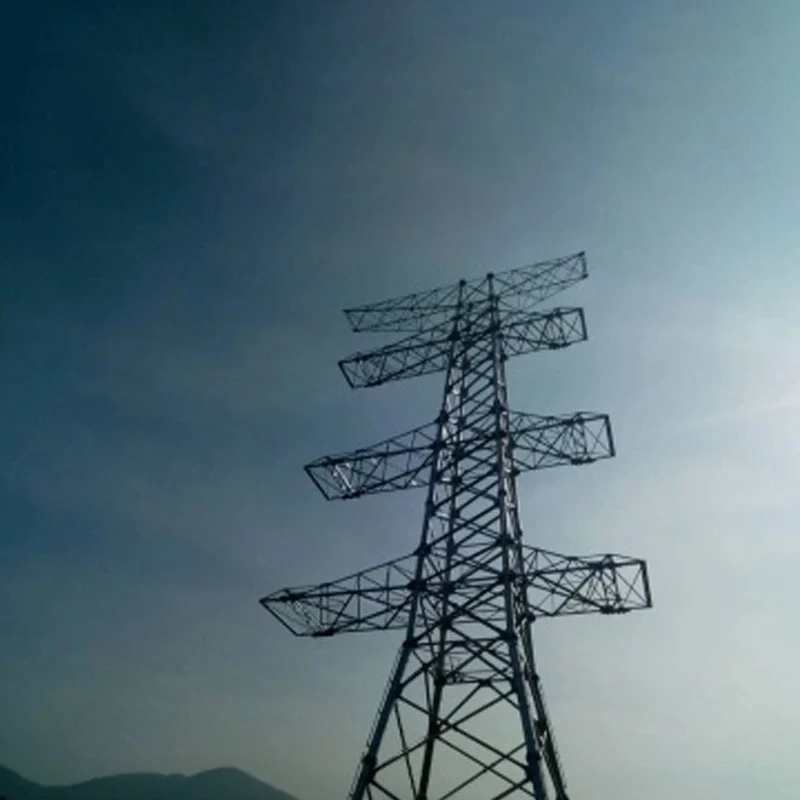

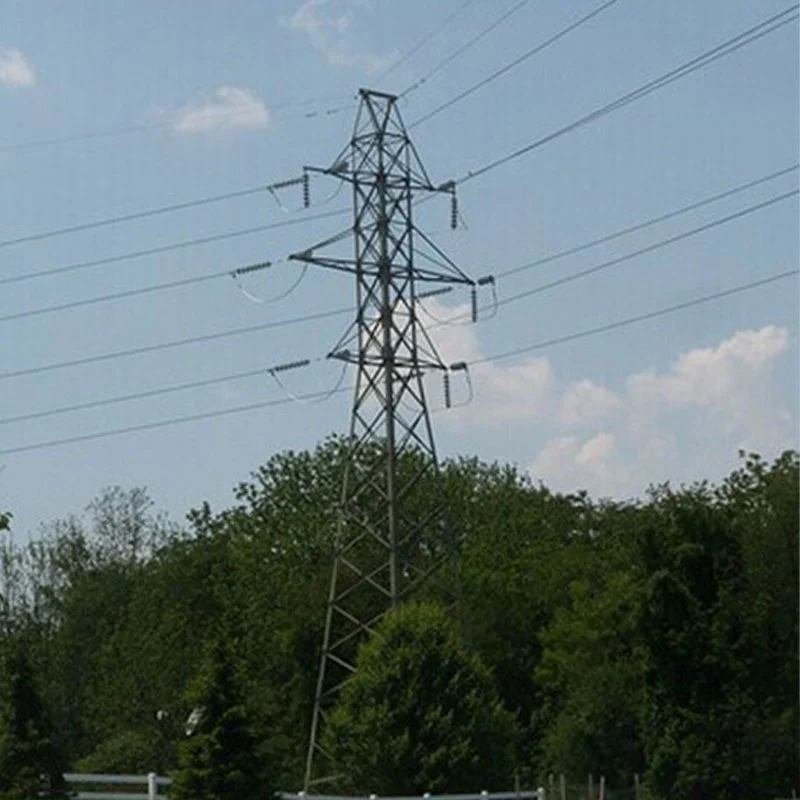

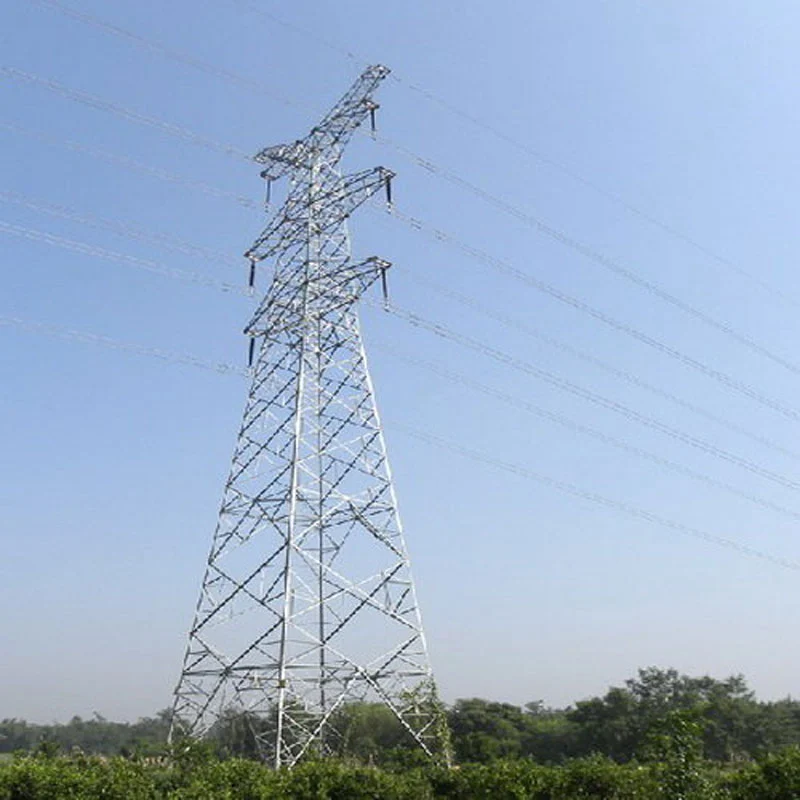

Stalowa wieża kratowa 220 kV z podwójnym obwodem

Wspierani przez dojrzałe systemy produkcyjne, możemy pochwalić się roczną zdolnością produkcyjną wynoszącą 50 000 ton przy standaryzacji procedury, w tym precyzyjne cięcie, spawanie zrobotyzowane, integralne kształtowanie i ścisła obróbka powierzchni jednolitość strukturalna. Aby zapewnić jakość, wszystkie produkty spełniają rygorystyczne kryteria dotyczące parametrów mechanicznych i odporności na wiatr testy, ze zweryfikowanymi współczynnikami naprężeń i wyporem wiatru, zgodnymi z ASCE i krajowymi normami energetycznymi. Posiada ISO certyfikaty systemu zarządzania jakością i pełny raport z testów przeprowadzanych przez stronę trzecią

Wieża ta znalazła szerokie zastosowanie w kluczowych projektach sieci elektroenergetycznych w kraju i za granicą, w tym w indonezyjskiej Nusantara Projekt rozbudowy sieci 220kV. Zapewnia stabilną wydajność konstrukcyjną, wygodny montaż na miejscu i niezawodność bezpieczeństwo operacyjne, zdobywając niezmiennie uznanie za wysoką zdolność adaptacji i trwałość inżynieryjną w zróżnicowanym kompleksie środowiska.

Scenariusze zastosowania stalowej wieży kratowej z podwójnym obwodem 220 kV

Dwuobwodowa stalowa wieża kratowa 220 kV obsługuje dwa niezależne obwody przesyłowe 220 kV na jednej wieży rama. Stosowany głównie w regionach o ograniczonej powierzchni gruntów, znacznie zawęża korytarze przesyłowe i ogranicza pozyskiwanie gruntów koszty w porównaniu z dwiema oddzielnymi liniami jednotorowymi.

Jest szeroko stosowany w miejskich kanałach zasilania przychodzących i odpływowych, łącząc podstacje podmiejskie 220 kV w gęsto zaludnione strefy, w których trudno jest uzyskać nowe korytarze liniowe. Wieża dopasowuje się do terenu górzystego i pagórkowatego poprzez redukcję prace fundamentowe i zniszczenia ekologiczne. Jest również preferowany do przejazdów przez rzeki, autostrady i linie kolejowe, uproszczenie ustaleń dotyczących przejść granicznych i zminimalizowanie zakłóceń w transporcie i żegludze.

Typowe zastosowania obejmują linie zasilające dla przemysłowych centrów obciążenia i wychodzące obwody przesyłowe energii wiatrowej i bazy fotowoltaiczne. Należy jednak zwrócić uwagę na jego wady: większe obciążenia wieży, większe ryzyko jednoczesna awaria obu obwodów w wyniku uszkodzenia wieży, a także bardziej rygorystyczne wymagania dotyczące ochrony odgromowej i projekt prześwitu elektromagnetycznego.

Standardowe wytyczne dotyczące rutynowej konserwacji stalowej wieży kratowej z podwójnym obwodem 220 kV

Regularna konserwacja zapewnia bezpieczeństwo konstrukcji i stabilne zasilanie stalowych wież kratowych dwutorowych 220 kV. Rutynowe inspekcje wizualne należy przeprowadzać co kwartał, a kompleksowe szczegółowe inspekcje raz w roku.

Sprawdź główne korpusy wieży, stalowe elementy kątowników i śruby łączące pod kątem korozji, odkształceń, pęknięć i luzów elementy złączne. Sprawdź powłoki antykorozyjne i powierzchnie ocynkowane ogniowo; przeprowadzić malowanie retuszowe w odpowiednim czasie, gdzie galwanizacja odpada. Sprawdź urządzenia uziemiające, zapewniając nienaruszone przewody uziemiające i odpowiednie uziemienie opór.

Monitoruj fundamenty wieży pod kątem osiadań, pęknięć, erozji wodnej i niestabilności zboczy. Sprawdź ciągi izolacyjne, armatury i złączy pod kątem uszkodzeń, zanieczyszczeń i nieprawidłowego nagrzewania. Usuń pływające przedmioty, chwasty i gruzu budowlanego wokół wieżowców.

Zapisz wszystkie usterki i zastosuj sklasyfikowane środki zaradcze. Obsługa priorytetowa jest wymagana w przypadku poważnych zagrożeń, takich jak zniekształcenia strukturalne i połamane okucia. Po ekstremalnych warunkach pogodowych, w tym silnych wiatrach, burzach i oblodzeniu, należy natychmiast zorganizować specjalne inspekcje patrolowe.

Różnice i znaczenie: Podwójna wieża kratowa 220 kV vs wieża stalowa kratowa 500 kV

Kluczowe różnice

1.Napięcie i prześwit: Podwójna wieża 220 kV przenosi dwa obwody 220 kV na jednej konstrukcji z mniejszymi odstępami międzyfazowymi i uziemieniem. Wieża 500 kV działa pod bardzo wysokim napięciem i wymaga znacznie większych odstępów elektrycznych, aby uniknąć awarii powietrza.
2.Struktura i rozmiar wieży: Maszty z podwójnym obwodem 220 kV są stosunkowo kompaktowe. Większość wież 500 kV jest wyższa, cięższa, ma większe ramiona poprzeczne i mocniejsze fundamenty, aby wytrzymać większe obciążenia wiatrem i napięcie przewodu.
3.Układ obwodu: Typ 220 kV zwykle organizuje dwa obwody na jednej wieży, aby zaoszczędzić korytarze. Standardowe wieże kratowe 500 kV są w większości jednoobwodowe ze względu na rygorystyczne limity elektromagnetyczne; Rzadziej stosuje się dwutorowe słupy 500 kV.
4.Wydajność transmisji: Linia 500 kV zapewnia znacznie większą zdolność przesyłu energii w przypadku masowego transportu energii na duże odległości. Linie dwutorowe 220 kV zajmują się głównie regionalną dystrybucją energii i lokalnym zasilaniem odbiorów.

Znaczenie

Podwójne wieże 220 kV optymalizują wykorzystanie terenu pod podmiejskie i miejskie sieci energetyczne, poprawiając niezawodność dostaw energii w sieciach regionalnych. Maszty kratowe 500 kV stanowią szkielet głównej sieci, umożliwiając dostarczanie energii na duże odległości transmisja pomiędzy bazami mocy a ośrodkami obciążenia. Właściwy dobór wieży równoważy koszty budowy, zasoby gruntu, skalę przesyłu i bezpieczeństwo sieci.

Anbang Zalety stalowej wieży z podwójnym obwodem kratowym 220 kV

(około 200 słów, formalna wersja techniczna eksportu) Podwójna stalowa wieża kratowa 220 kV firmy Anbang zapewnia niezawodne, ekonomiczne rozwiązania w zakresie przesyłu napowietrznego dla globalnych sieci elektroenergetycznych. Zastosowanie stali kątowej Q355 / Q420 o wysokiej wytrzymałości i rygorystyczne cynkowanie ogniowe zgodne z normą ISO 1461, wieża osiąga doskonałe właściwości antykorozyjne i Zaprojektowany okres użytkowania wynosi 50 lat, odpowiedni do stosowania w złożonym terenie przybrzeżnym, górskim i śródlądowym.

Wspierany przez niezależne zespoły inżynieryjne, Anbang zapewnia dostosowane projekty konstrukcyjne zgodnie ze standardami IEC i GB aby sprostać różnym wymaganiom dotyczącym prędkości wiatru, pokrycia lodowego i przekraczania granic. Zoptymalizowany układ siatki gwarantuje stabilność mechaniczną rozkład obciążenia przy jednoczesnej kontroli całkowitego zużycia stali, ograniczając inwestycje w projekt.

Wszystkie komponenty są przetwarzane CNC z precyzyjnym dopasowaniem otworów, co ułatwia montaż na miejscu. Pełna kontrola przed dostawą zapewnia dokładność wymiarową i jakość mocowania śrub. Anbang oferuje kompleksowe usługi, w tym rysowanie optymalizacja, produkcja, pakowanie i doradztwo techniczne. Nasze wieże skutecznie oszczędzają szerokość korytarza transmisyjnego projekty dotyczące energetyki miejskiej i odnawialnej, zdobywając niezmiennie uznanie wykonawców EPC i operatorów energii na całym świecie.

Często zadawane pytania — Stalowa wieża kratowa 220 kV z podwójnym obwodem

Nadaje się do katalogu, dokumentu ofertowego i komunikacji z klientem

P1: Co to jest stalowa wieża kratowa z podwójnym obwodem 220 kV?

Odp.: Jest to napowietrzna wieża transmisyjna, w której na jednej stalowej kratownicy znajdują się dwa niezależne obwody elektroenergetyczne 220 kV struktura. Pomaga zaoszczędzić korytarz lądowy w porównaniu z dwiema oddzielnymi jednotorowymi liniami wieżowymi.

P2: Jakie standardy spełniają Twoje wieże?

Odp.: Przestrzegamy norm krajowych GB i specyfikacji IEC. Możemy dostosować projekt do wymagań klienta obciążenie wiatrem, grubość lodu i środowisko regionalne.

P3: Jaki materiał stalowy i obróbkę antykorozyjną stosujesz?

Odp.: Główny materiał – stal kątowa Q355B / Q420B. Wszystkie komponenty są cynkowane ogniowo (ISO 1461), aby zapewnić długą żywotność żywotność antykorozyjna.

P4: Jaki jest projektowy okres użytkowania?

Odp.: Standardowy okres użytkowania w normalnych warunkach konserwacji sięga 50 lat.

P5: Do jakich scenariuszy terenowych nadają się te wieże?

Odp.: Nadaje się do stosowania na przedmieściach, obszarach górskich, przeprawach przez rzeki, autostradach/przejazdach kolejowych, farmach wiatrowych i energii słonecznej linie wychodzące z ograniczoną szerokością korytarza.

P6: Czy możesz zapewnić niestandardowy projekt wieży?

O: Tak. Nasz zespół inżynierów może zoptymalizować model wieży, wysokość, układ ramion poprzecznych w oparciu o dane z badań trasy i wiatr prędkość, stan oblodzenia i wymagania dotyczące przejazdów.

P7: Jaki jest proces kontroli produkcji?

Odp.: Cięcie CNC, wiercenie, montaż próbny przed cynkowaniem. Kontrola wymiarów, grubość cynkowania przed wysyłką zostaną przeprowadzone testy i kontrola załadunku.

P8: Jakie są główne zagrożenia wymagające uwagi podczas pracy wieży z dwoma obwodami?

Odp.: Gdy wieża ulegnie uszkodzeniu, oba obwody mogą zostać przerwane. Regularna konserwacja dokręcenia śrub, wymagane jest zabezpieczenie antykorozyjne, osiadanie fundamentów i rezystancja uziemienia.
